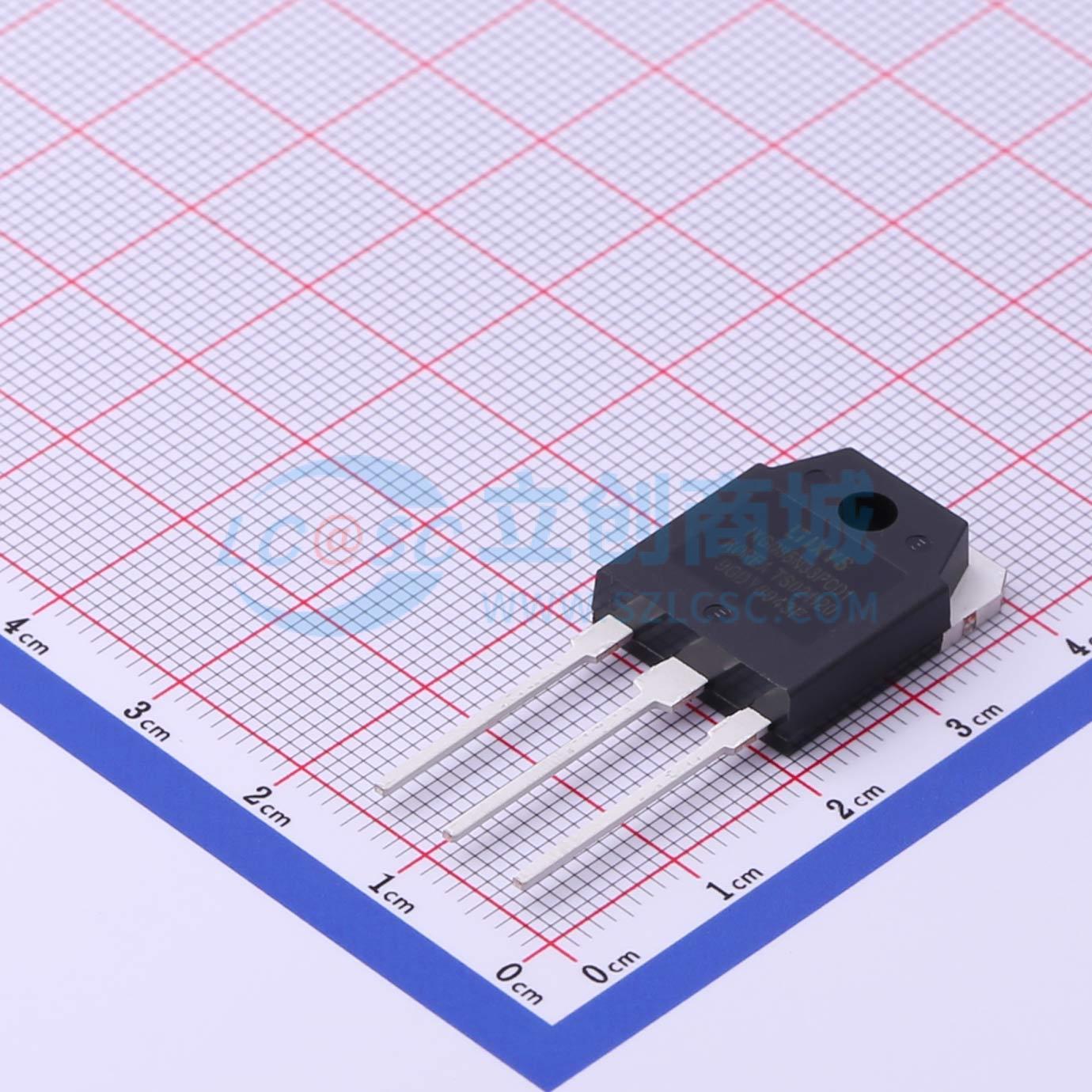

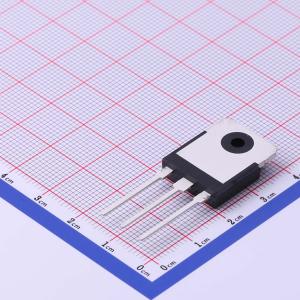

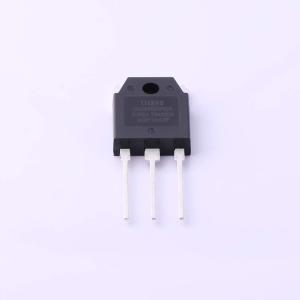

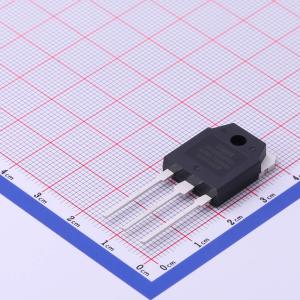

IXGQ85N33PCD1
IXGQ85N33PCD1
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGQ85N33PCD1
- 商品编号
- C515600
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 7.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 330V | |
| 集电极电流(Ic) | 85A | |
| 集电极脉冲电流(Icm) | 96A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V | |
| 栅极阈值电压(Vge(th)) | 3V@15V,100A | |
| 栅极电荷量(Qg) | 80nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.2nF | |
| 输出电容(Coes) | 155pF | |
| 反向传输电容(Cres) | 25pF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 87ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 45ns；85ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
