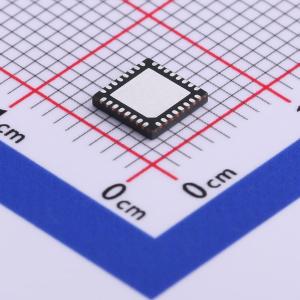

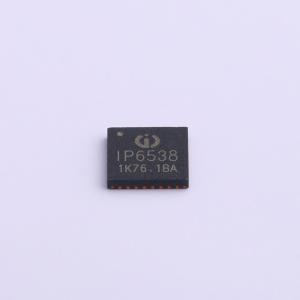

IP6538
IP6538
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6538
- 商品编号
- C515679
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.143克(g)
- 网友设计参考
- IP6538支持OPPO超级闪充的快充模块
商品参数
参数完善中
商品概述
IP6538 是一款集成同步开关的降压转换器、支持 14 种输出快充协议、支持 Type-C 输出和 USB PD2.0/PD3.0(PPS)协议的双口输出 SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。 支持双 USB Type-C，USB Type-C 和 USB A，或者双 USB A 输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出 5V，总功率 5V/4.8A。 内置功率 MOS，输入电压范围是 8.2V 到 32V，输出电压范围是 3V 到 20V，最大能提供 45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。输出 5V/3A，板端转换效率高至 96.5%。 输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。 输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。 采用 5*5mm QFN32 封装。
商品特性
- 同步开关降压转换器：
- 内置功率 MOS，输入工作电压范围：8.2V 到 32V
- 输出电压范围：3V 到 20V，根据快充协议自动调整输出电压
- 有线补功能，50mV/A
- 输出具有 CV/CC 特性（输出电流小于设定值，输出 CV 模式；输出电流大于设定值，输出 CC 模式）
- VIN = 12V，VOUT = 5V/3A，板端转换效率为 96.5%
- 双口快充输出：
- 支持双 USB Type-C 输出
- 支持 USB Type-C 和 USB A 输出
- 支持双 USB A 输出
- 任意一个输出口都支持快充
- 双口自动插拔检测功能
- 支持 Type-C 输出接口和 USB PD 协议：
- 支持 5V、9V、12V、15V、20V 电压输出
- 支持 PD2.0/PD3.0(PPS)输出协议
- PPS 支持 3.3V~11V，20mV/step 电压输出
- 快充规格：
- 支持 2 个 Type-C PD 口输出
- 支持 2 个 BC1.2、Apple、三星协议
- 支持 2 个高通 QC2.0 和 QC3.0
- 支持 2 个 MTK PE+1.1 和 MTK PE+2.0
- 支持 2 个华为快充协议 FCP
- 支持 2 个华为快充协议 SCP
- 支持 2 个三星快充协议 AFC
- 支持 2 个展讯快充协议 SFCP
- 支持 2 个 OPPO 快充协议 VOOC
- 支持 2 个 OPPO 快充协议 Super VOOC
- 多重保护、高可靠性：
- 输入过压、输入欠压、输出短路、输出过流保护和过温保护
- DP/DM/CC 过压保护
- DP/DM/CC PIN 耐压 30V
- ESD 4KV，直流耐压 40V
应用领域
- 车载充电器
- 快充适配器
- 智能排插
