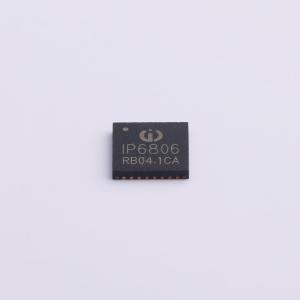

IP6806_NF
需要烧录固件 IP6806_NF（需要烧录固件）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 芯片是白片，用户需要自行烧录程序，请评估自己的开发工具链。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6806_NF
- 商品编号
- C515681
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.5V~12V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
一款无线充电发射控制器系统级芯片（SoC），集成了符合最新WPC Qi V1.2.4规范的无线充电发射设计所需的所有功能。支持A11线圈，支持5W、苹果7.5W、三星10W充电。它采用模拟PING信号检测接收（RX）无线设备以实现低待机功耗充电。一旦检测到RX设备，它会与RX无线设备建立通信，并根据从RX设备接收到的数据包，使用PID算法计算后，通过调整工作频率来控制线圈的功率传输。当RX设备充满电时，它会终止功率传输。
集成全桥驱动器和全桥功率MOS管，包括电压和电流双向ASK解调模块，以及输入过压/过流保护和异物检测（FOD）模块。这是一款高度集成的SoC，适用于小尺寸、低物料清单（BOM）成本的解决方案，并可缩短产品上市时间。
商品特性
- 符合WPC V1.2.4规范的发射设计
- 支持5~10W应用
- 单5W应用
- 5~10W应用的快充输入
- 输入耐压高达16V
- 集成NMOS全桥驱动器和全桥功率MOS管
- 集成电压/电流解调器
- 支持异物检测（FOD）功能
- 高灵敏度
- 支持动态FOD
- 外部电阻可调节FOD参数
- 低静态功耗和高效率
- 静态电流10mA
- 充电效率高达79%
- 兼容NPO和CBB电容
- 支持针对USB电源不足的动态功率调制（DPM）
- 支持5V/500mA低压充电器
- 输入过压、过流保护
- 支持快充输入
- 最多支持3个LED用于系统状态指示
- 封装：5mm×5mm、0.5间距QFN32
应用领域
- 充电外套、无线充电底座
- 汽车无线充电设备
