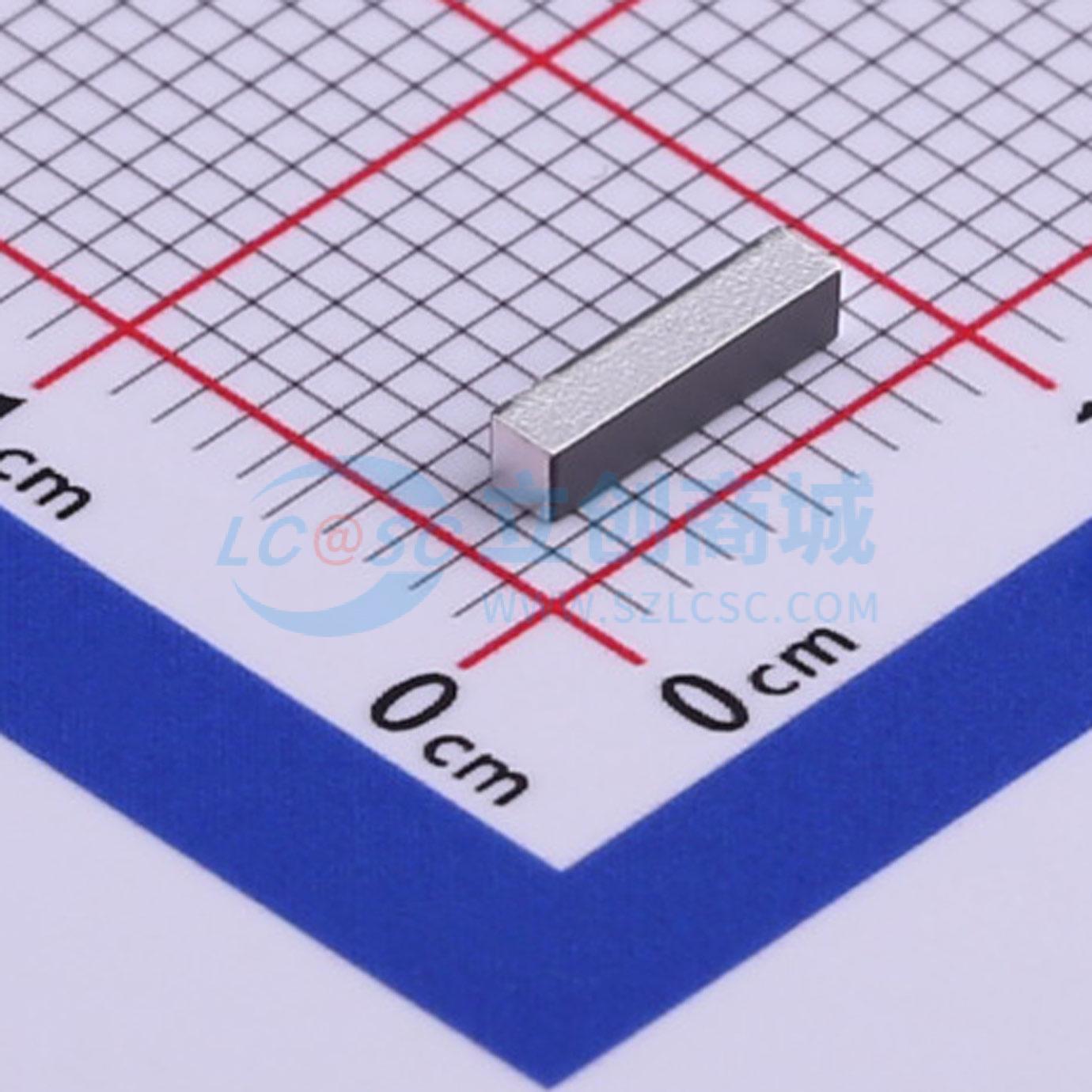

温馨提醒：图片仅供参考，商品以实物为准
W3000
天线 2.4GHz 1Band 阻抗50Ω
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于多种频率，全向辐射，低剖面，紧凑尺寸（7X1.6X1.6毫米），轻重量（86毫克），无铅材料，完全兼容SMD，兼容无铅焊接，带和卷包装，符合RoHS标准的产品。应用包括蓝牙、WLAN、WiFi、IEEE 802.11b/g、ZigBee IEEE 802.15.4、2.4GHz WLAN、2.4GHz ISM频段系统、868MHz ISM频段系统以及GPS 1.575GHz。电气特性取决于测试板（GP）的大小及天线在GP上的位置和接地间隙区域的大小。匹配和调谐电路元件值视具体情况而定。
- 品牌名称
- PULSE(普思)
- 商品型号
- W3000
- 商品编号
- C515701
- 商品封装
- SMD,7x1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 868MHz；2.4GHz | |
| 增益 | 2dBi；2.5dBi；-1.4dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 长度 | 7mm | |
| 宽度 | 1.6mm | |
| 高度 | 1.6mm |
商品概述
适用于多种频率，全向辐射，低剖面，紧凑尺寸（7X1.6X1.6毫米），轻重量（86毫克），无铅材料，完全兼容SMD，兼容无铅焊接，带和卷包装，符合RoHS标准的产品。
应用包括蓝牙、WLAN、WiFi、IEEE 802.11b/g、ZigBee IEEE 802.15.4、2.4GHz WLAN、2.4GHz ISM频段系统、868MHz ISM频段系统以及GPS 1.575GHz。
电气特性取决于测试板（GP）的大小及天线在GP上的位置和接地间隙区域的大小。匹配和调谐电路元件值视具体情况而定。
应用领域
- 蓝牙, 无线局域网, WiFi
- IEEE 802.11b/g
- ZigBee IEEE 802.15.4
- 2.4 GHz 无线局域网
- 2.4 GHz ISM频段系统
- 868 MHz ISM频段系统
- GPS 1.575 GHz
