温馨提醒：图片仅供参考，商品以实物为准

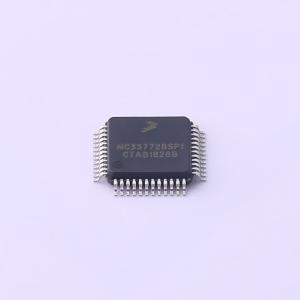

MC33772BSP1AE

电池单元控制器 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于汽车应用，如混合动力电动汽车 (HEV) 和电动汽车 (EV)，以及工业应用，如储能系统 (ESS) 和不间断电源 (UPS) 系统。该器件可对差分电池电压和电流进行 ADC 转换，还能进行电池库仑计数和电池温度测量。这些信息通过串行外设接口 (SPI) 或变压器隔离 (TPL) 以数字方式传输到微控制器进行处理。
品牌名称: NXP(恩智浦)
商品型号: MC33772BSP1AE
商品编号: C515295

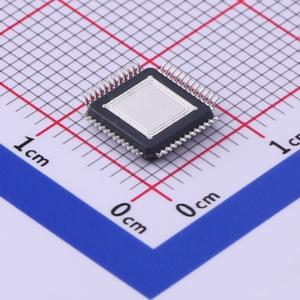

商品封装: HLQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.2775克(g)

商品参数

商品概述

33772 是一款 SMARTMOS 锂离子电池单元控制器 IC，专为混合动力汽车(HEV)和电动汽车(EV)等汽车应用以及能源存储系统(ESS)和不间断电源(UPS)系统等工业应用而设计。该器件对差分电池单元电压和电流执行 ADC 转换，并进行电池库仑计数和电池温度测量。该信息通过串行外设接口(SPI)或变压器隔离(TPL)以数字方式传输到微控制器进行处理。

商品特性

工作电压 5.0 V ≤ VPWR ≤ 30 V，瞬态电压 40 V
3 至 6 个电池单元管理
0.8 mV 总单元电压测量误差
隔离式 2.0 Mbps 差分通信或 4.0 Mbps SPI
初始化时可寻址
同步电池单元电压/电流测量和库仑计数
电池组总电压测量
7 个 GPIO/温度传感器输入
5.0 V 基准电源输出，5 mA 电流能力
自动过压/欠压和温度检测，可路由至故障引脚
集成睡眠模式过压/欠压和温度监控
板载 300 mA 被动单元平衡，带诊断功能
支持热插拔
内部和外部故障（如断路、短路和泄漏）检测
支持 ISO 26262，最高达到 ASIL D 安全系统
与最多可支持 14 个电池单元的 MC33771 完全兼容符合 AEC - Q100 要求

应用领域

汽车：12 V 至高压电池组
电动自行车和电动踏板车
能源存储系统(ESS)
不间断电源(UPS)电池接线盒

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	5V~30V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	3~6
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	32uA
	均衡电流	300mA
	接口类型	SPI
