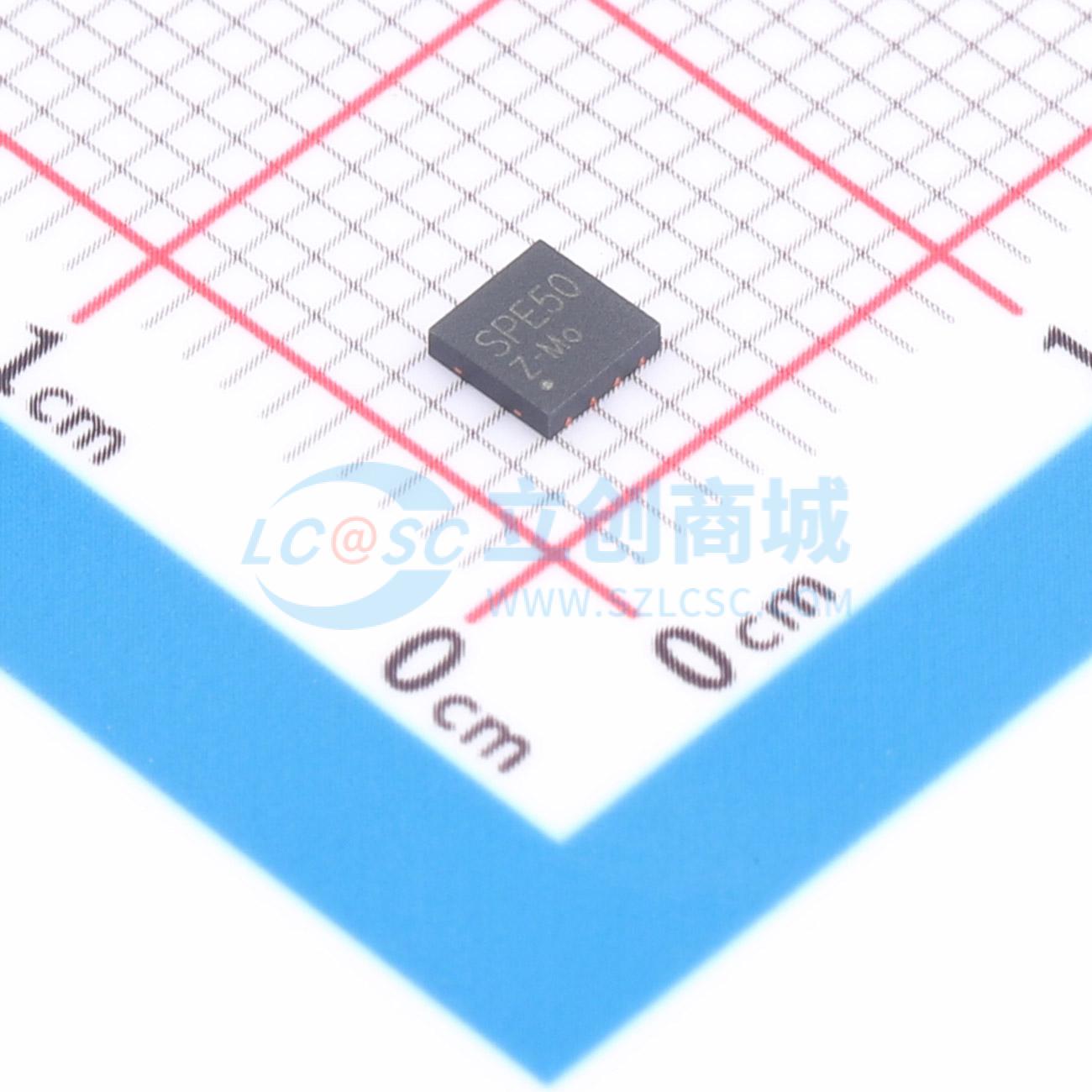

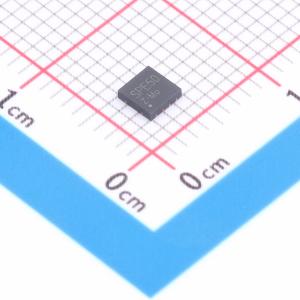

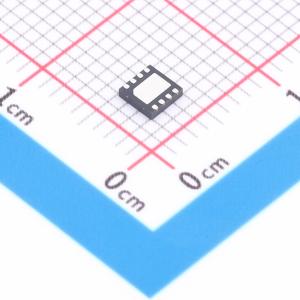

温馨提醒：图片仅供参考，商品以实物为准

LTP7792-50XF8/R10

5V 2A 6.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低压大电流LDO
品牌名称: Linearin(先积集成)
商品型号: LTP7792-50XF8/R10
商品编号: C50396397
商品封装: DFN-8L(3x3)
包装方式: 编带
商品毛重: 0.0705克(g)

商品参数

商品概述

LTP7792是一款CMOS低压差稳压器，工作输入电压范围为2.3V至6.5V，可提供高达2A的输出电流。这款高输出电流LDO非常适合用于为高性能模拟和混合信号电路提供从6V低至1.2V的电源轨调节。该器件采用先进的专有架构，提供高电源抑制比和低噪声，仅需一个4.7μF的小型陶瓷输出电容即可实现出色的线路和负载瞬态响应。对于1mA至1.5A的负载阶跃，其负载瞬态响应典型值为1.5μs。LTP7792提供17种固定输出电压选项。以下电压可从库存获得：1.3V、1.8V、2.5V、3.0V、3.3V、4.2V和5.0V。可通过特殊订单获得的额外电压包括：1.5V、1.85V、2.0V、2.2V、2.7V、2.75V、2.8V、2.85V、3.8V和4.6V。此外，还提供可调版本，允许通过外部反馈分压器设置从1.2V至VIN - VD0的输出电压范围。

商品特性

工作输入电压范围：2.3V至6.5V
最大输出电流：2A
低噪声：在100Hz至100kHz范围内，与输出电压无关，噪声为5μV rms
快速瞬态响应：对于1mA至1.5A的负载阶跃，响应时间为1.5μs
高电源纹波抑制比：在100kHz下，PSRR为60dB
低压差：在2A负载、VOUT = 3V条件下，压差为135mV
初始精度：-0.8%（最小值），+0.7%（最大值）
线路、负载和温度范围内的精度：±1.5%
静态电流：无负载时，IQND = 0.7mA
低关断电流：在VIN = 5V条件下，关断电流为0.25μA
使用小至4.7μF的陶瓷输出电容即可保持稳定
可调及固定输出电压选项：1.2V至5.0V
可调输出范围：1.2V至VIN - VD0
精密使能
可调软启动
封装：DFN3×3-8

应用领域

对噪声敏感的应用的调节：ADC和DAC电路、精密放大器、PLL/VCO以及时钟IC
通信与基础设施
医疗与保健
工业与仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6.5V
	输出电压	5V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	700uA
	噪声	5uVrms
	功能特性	过流保护；使能控制；可调软启动；热关断；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
