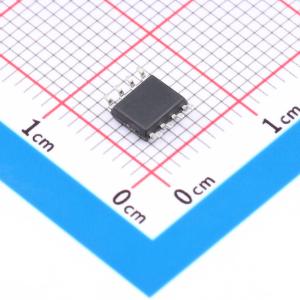

温馨提醒：图片仅供参考，商品以实物为准

LTA8052XS8/R8

200 MHz，高转换速率，RRO，CMOS放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高速运算放大器
品牌名称: Linearin(先积集成)
商品型号: LTA8052XS8/R8
商品编号: C50396414
商品封装: SOIC-8L
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	120MHz
	输入失调电压(Vos)	1.8mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	160V/us
	输入偏置电流(Ib)	0.5pA
	输入失调电流(Ios)	0.2pA

	属性	参数值
	输入电压噪声密度(eN)	1nV/√Hz@1MHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	6.7mA
	输出电流	120mA
	工作温度	-40℃~+125℃
	单电源电压	3.3V~6.6V
	双电源电压(Vee~Vcc)	-3.3V~3.3V
	功能特性	-

商品概述

LTA805x系列是真正的单电源电压反馈运算放大器，具有高速性能，包括200 MHz的小信号带宽和160 V/μs的压摆率。该产品针对3.3V和5V电源进行规格定义，其输入共模电压范围可扩展至低于V_S- 0.1V和距离V_S+ 1V，输出电压范围可扩展至电源轨，从而在低电压应用中实现宽动态范围。LTA805x还提供出色的信号质量，包括低失真和快速建立时间（至0.1%为13.5 ns），使其成为单电源ADC的理想缓冲器。该系列器件工作电源范围为+3.3 V至+6.6 V，双电源最高可达±3.3 V，适用于从具有高带宽需求的电池供电系统到需要低功耗的高密度高速系统等多种应用。单通道版本LTA8051提供微型SOT23-5L和SOIC-8L封装。双通道版本LTA8052提供MSOP-8L和SOIC-8L封装。四通道版本LTA8054提供SOIC-14L和TSSOP-14L封装。

商品特性

在5V电源下实现高速和快速建立：200 MHz，-3 dB带宽（增益 = +1）；160 V/μs压摆率；至0.1%的建立时间为13.5 ns。
完全指定在3.3 V和5 V电源下的性能。
输入共模电压范围超出V_S- 0.1 V，距离V_S+ 1 V。
输出短路电流为120 mA。
工作温度范围为-40°C至+125°C。

应用领域

光电二极管放大
视频缓冲
有源滤波器
驱动A/D转换器
电机相电流检测
