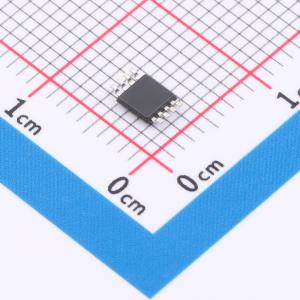

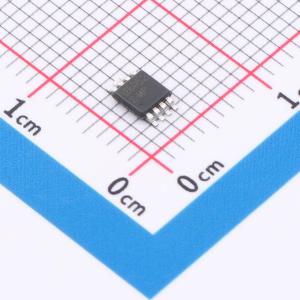

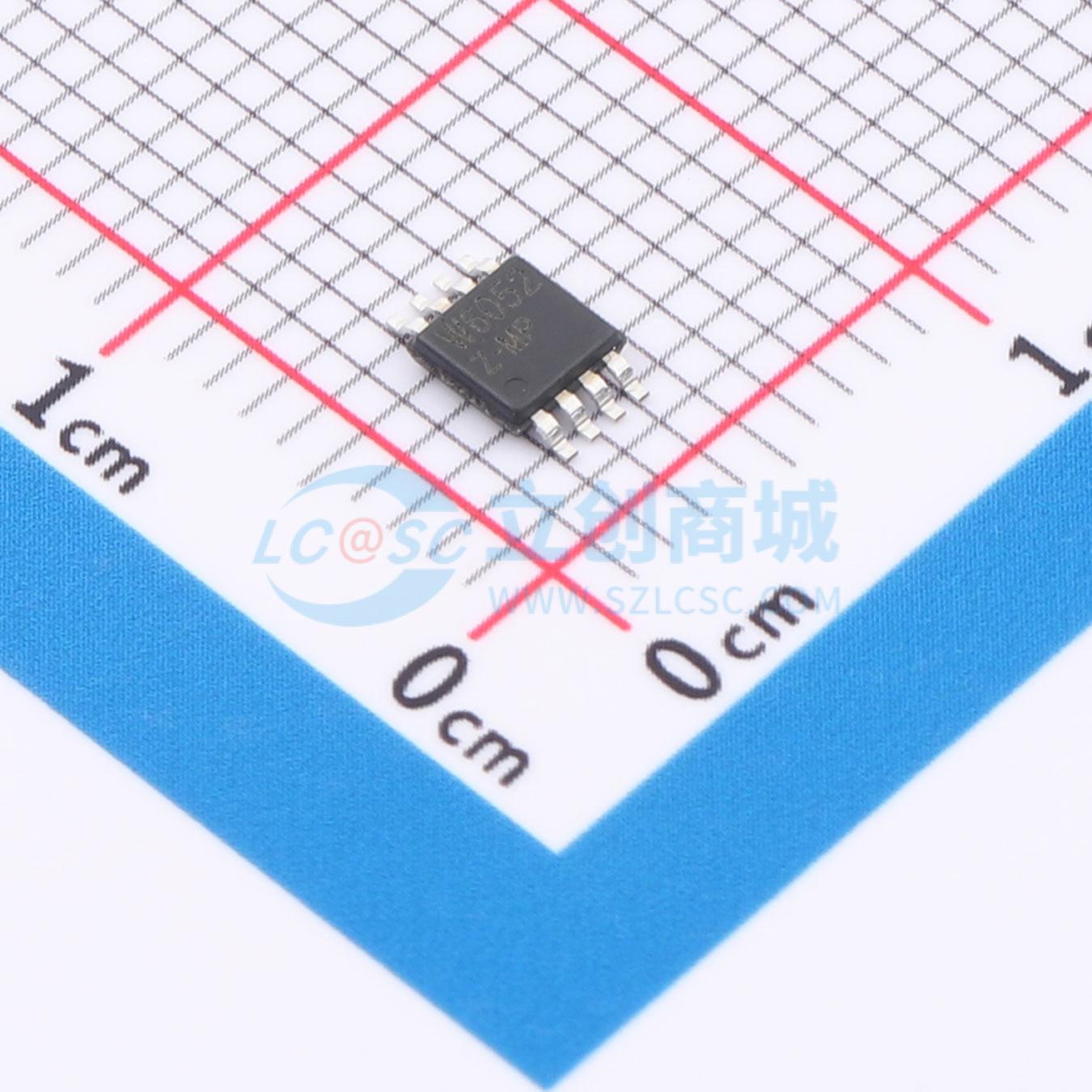

LTA6052XV8/R6

250 MHz,高转换速率,轨到轨输出,CMOS放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高速运算放大器
品牌名称: Linearin(先积集成)
商品型号: LTA6052XV8/R6
商品编号: C50396413
商品封装: MSOP-8L
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	130MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	190V/us
	输入偏置电流(Ib)	3pA
	输入失调电流(Ios)	0.5pA

	属性	参数值
	输入电压噪声密度(eN)	1nV/√Hz@1MHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	9mA
	输出电流	190mA
	工作温度	-40℃~+125℃
	单电源电压	3.3V~12.6V
	双电源电压(Vee~Vcc)	-6.3V~6.3V
	功能特性	-

商品概述

LTA605x 系列是真正的单电源电压反馈运算放大器，具备高速性能，其小信号带宽为 250 MHz，压摆率为 190V/μs。该系列产品针对 +3.3V、+5V 和 ±5V 电源进行规格定义，其输入共模电压范围可延伸至比 VS- 低 0.1V，距 VS+ 1V，输出电压范围可延伸至电源轨，从而在低电压应用中实现宽动态范围。LTA605x 还提供出色的信号质量，包括低失真和快速建立时间（至 0.1% 为 13.5 ns），这使其成为单电源模数转换器缓冲器的理想选择。该系列器件工作电源范围为 +3.3V 至 +12.6V，双电源最高可达 ±6.3V，适用于广泛的应用领域，从具有大带宽需求的电池供电系统到因元件密度要求低功耗的高速系统。单通道版本 LTA6051 提供微型 SOT23-5L 和 SOIC-8L 封装。双通道 LTA6052 器件提供 MSOP-8L 和 SOIC-8L 封装。四通道 LTA6054 器件提供 SOIC-14L 和 TSSOP-14L 封装。

商品特性

在 ±5V 电源下具备高速和快速建立性能
250 MHz，-3 dB 带宽（增益 = +1）
190 V/μs 压摆率
建立时间至 0.1% 为 13.5 ns
在 +3.3V、+5V 和 ±5V 电源下完全规定规格
输入共模电压范围超出 VS- 0.1 V，距 VS+ 1 V
输出电压摆幅从 -4.6 V 至 +4.2 V（±5 V 电源）
输出短路电流 210 mA
线性输出电流 ±130 mA
工作温度范围 -40℃ 至 +125℃

应用领域

光电二极管放大
视频缓冲
有源滤波器
驱动模数转换器
便携设备
