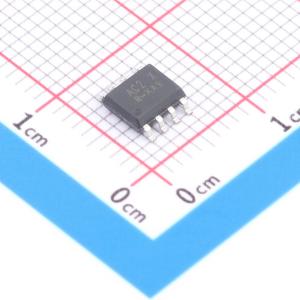

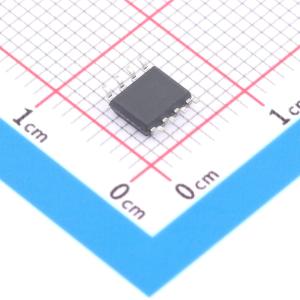

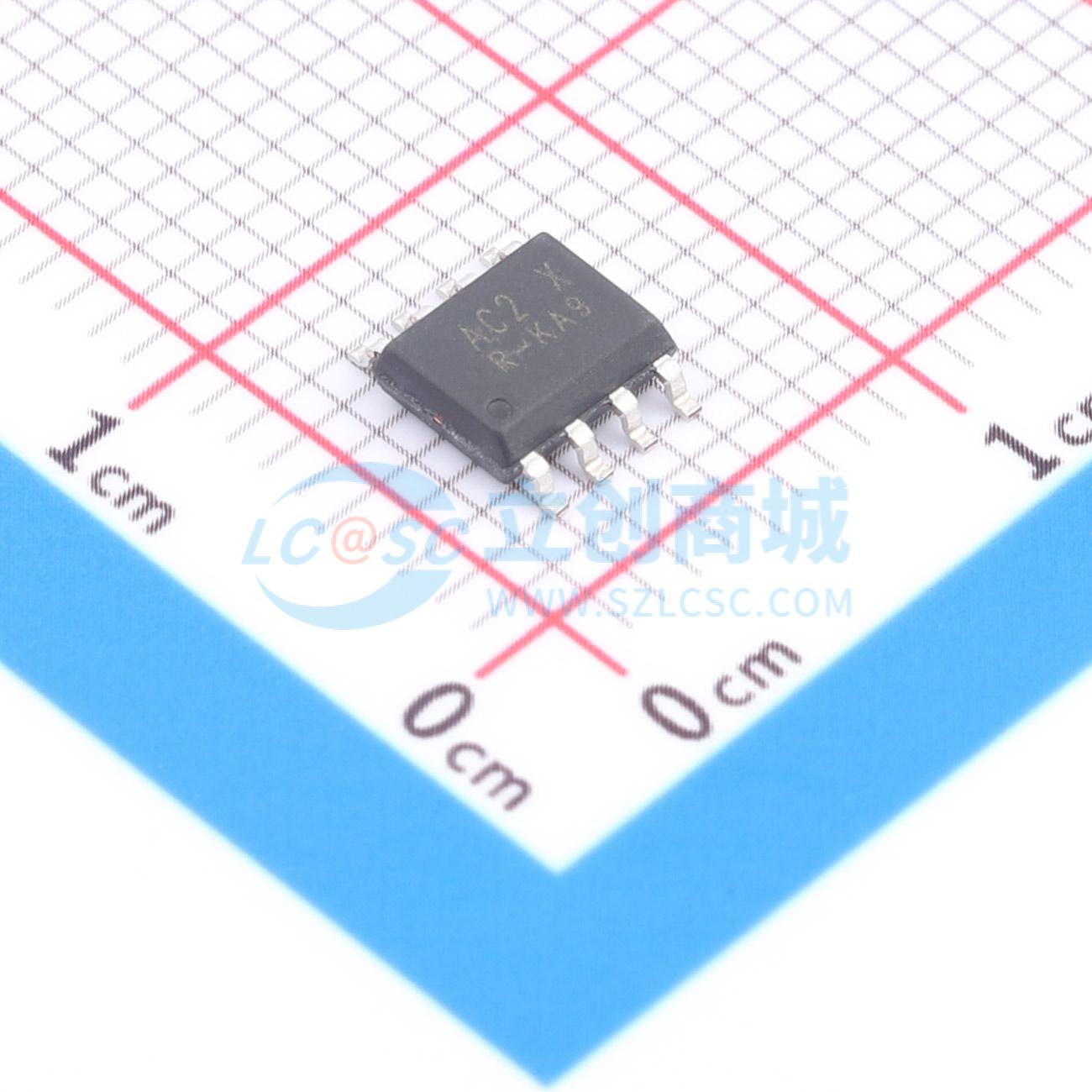

LTC8382XS8/R8实物图
  • LTC8382XS8/R8商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC8382XS8/R8

LTC8382XS8/R8

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
低压零漂运算放大器
商品型号
LTC8382XS8/R8
商品编号
C50396412
商品封装
SOIC-8L​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录精密运放
增益带宽积(GBP)350kHz
输入偏置电流(Ib)70pA
输入失调电压(Vos)10uV
共模抑制比(CMRR)110dB
压摆率(SR)0.2V/us
输出电流40mA
属性参数值
轨到轨轨到轨输入,轨到轨输出
输入失调电压温漂(Vos TC)20nV/℃
静态电流(Iq)27uA
工作温度-40℃~+125℃
单电源1.8V~5.5V
噪声密度(eN)69nV/√Hz@1kHz
输入失调电流(Ios)100pA

商品概述

单通道和双通道运算放大器 LTC8381/8382 通过使用专有技术,为低失调(最大 ±50 μV)和漂移(最大 0.15 μV/℃)提供输入失调电压校正。该系列产品具有轨到轨输入和输出摆幅,以及低静态电流(5 V 电源下典型值为 27 μA),结合 350 kHz 的宽带宽和极低噪声(在 0.1 至 10 Hz 范围内为 1.1 μVₚ₋ₚ),使其非常适合各种电池供电应用,如手机、平板电脑、笔记本电脑和便携式医疗设备。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。 LTC8381/8382 放大器非常适合需要对低电平信号进行精确放大的应用,在这些应用中,误差源是不可容忍的,甚至在需要高带宽和快速转换的情况下也是如此。轨到轨输入和输出摆幅使高端和低端检测变得容易。LTC8381/8382 放大器可在低至 1.8 V 的单电源电压下工作,适用于双节电池应用。 LTC8381/8382 放大器增强了 EMI 保护,以最大限度地减少来自外部源的任何电磁干扰,并具有高静电放电 (ESD) 保护(5 kV HBM)。所有型号均在 -40℃ 至 +125℃ 的扩展工业温度范围内进行了规格说明。
