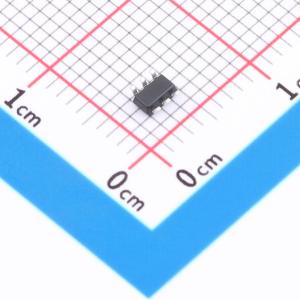

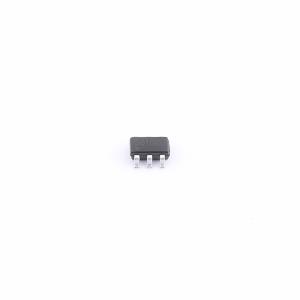

LTP8036-18XT6/R6

多功能微处理器监控电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: power supply supervisory IC
品牌名称: Linearin(先积集成)
商品型号: LTP8036-18XT6/R6
商品编号: C50396408
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LTP8036 系列是一款多功能微处理器监控电路，可监测 0.4 V 至 5 V 的电源电压轨。当 SENSE 引脚上的电压降至出厂预设阈值以下，或手动复位引脚 (MR) 切换至逻辑低电平时，器件将置位一个开漏 RESET 输出信号。只有当两个触发条件均被移除后，输出 RESET 信号才会在用户定义的延迟时间后恢复。 LTP8036 采用高精度内部带隙电压基准，为所有阈值电压版本提供 1% 的阈值精度。复位延迟时间可通过改变 CT 引脚的连接设置进行调整。通过将 CT 引脚悬空可将延迟时间设置为 20 ms，或通过电阻将 CT 引脚连接至 VDD 以设置为 300 ms，亦可通过调整连接至 CT 引脚的外部电容，使延迟时间在 1.25 ms 至 10 s 范围内变化。该器件具有超低功耗特性，低至 0.6 μA 的静态电流使其适用于任何对功耗敏感的应用，例如电池供电设备。该器件提供 SOT23-6L 和 DFN2×2-6L 封装，并可在 -40℃ 至 125℃ 的温度范围内完全工作。

商品特性

可调延迟时间：1.25 ms 至 10 s
超低静态电流：0.6 μA（典型值）
高阈值精度：1%
针对 0.9 V 至 5 V 标准电压轨的固定阈值电压，或可低至 0.4 V 的可调电压
手动复位输入：MR
开漏输出：RESET
小型封装：提供 SOT23-6L 和 DFN2×2-6L 封装
工作温度范围：-40℃ 至 125℃

应用领域

微处理器或微控制器应用
个人计算机
电池供电产品
便携式和手持产品
FPGA 和 ASIC 应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	输出类型	开漏
	工作电压	1.65V~6.5V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	1.67V
	工作温度	-40℃~+125℃
	功能特性	手动复位输入
	静态电流(Iq)	600nA
