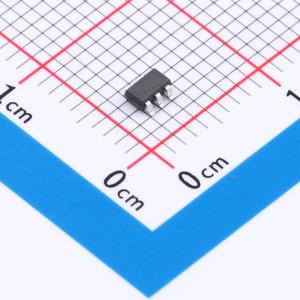

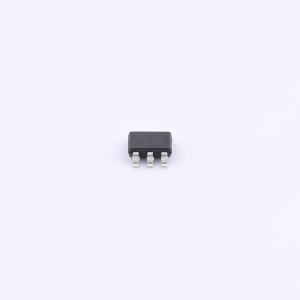

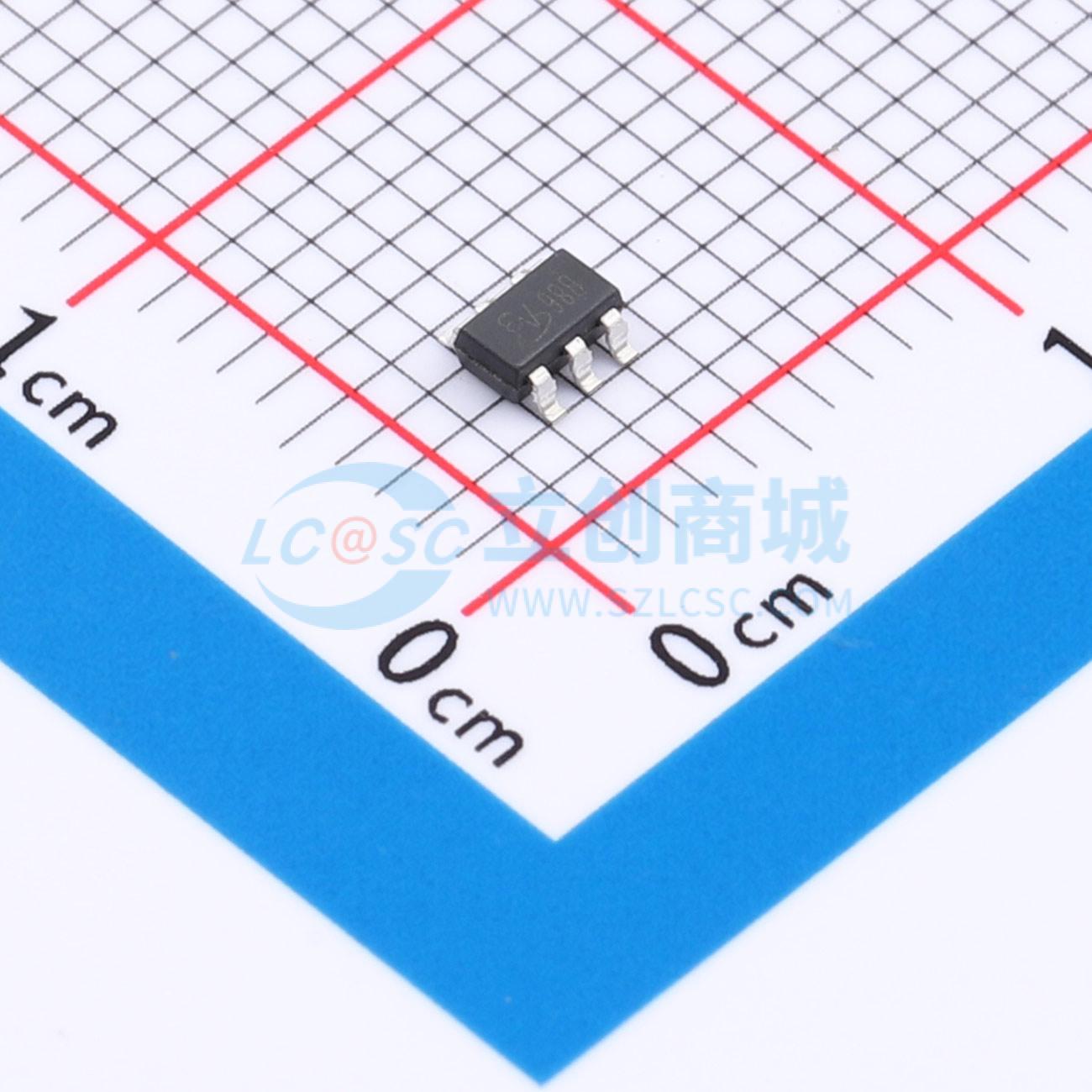

VB8690
P沟道；电压：-60V；电流：-3.5A；导通电阻：95(mΩ)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：无卤（根据IEC 61249-2-21标准）。 TrenchFET功率MOSFET。应用：负载开关
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VB8690
- 商品编号
- C50387049
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 95mΩ@10V；105mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@10V | |
| 输入电容(Ciss) | 950pF | |
| 反向传输电容(Crss) | 63pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 80pF |
商品特性
- 符合 IEC 61249-2-21 标准的无卤产品
- TrenchFET 功率 MOSFET
应用领域
- 负载开关
