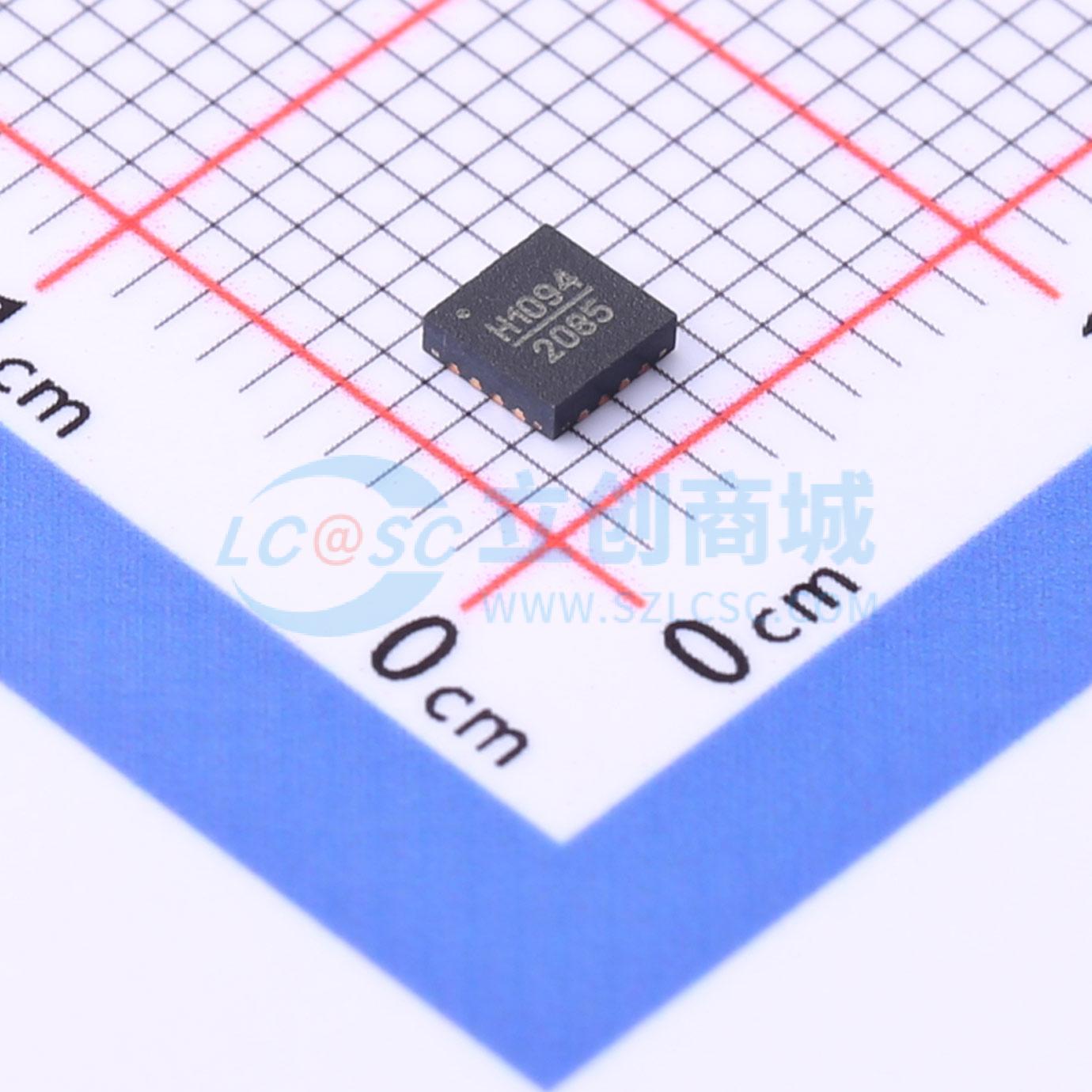

温馨提醒：图片仅供参考，商品以实物为准
HMC1094LP3ETR
1 GHz至23 GHz 50 dB对数检测器
- 描述
- HMC1094是一款对数检测器，可将RF信号转换为与其成比例的直流电压。其具有1到23 GHz的宽输入带宽和50 dB的动态范围。HMC1094提供了一个标称的对数斜率为18 mV/dB，截距为-113 dBm。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC1094LP3ETR
- 商品编号
- C514390
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.294克(g)
商品参数
参数完善中
商品概述
HMC1094 对数检测器将其输入端的射频信号转换为与其成比例的直流电压输出。HMC1094 采用连续压缩拓扑结构，在宽输入频率范围内提供高动态范围。随着输入功率的增加，连续的放大器依次进入饱和状态，从而近似实现对数函数。一系列检测器的输出被求和、转换到电压域，并进行缓冲以驱动 LOGOUT 输出。HMC1094 在 23 GHz 时提供了 18 mV/dB 的标称对数斜率和 -113 dBm 的截距。作为大批量微波无线电和 VSAT 应用的理想对数检测器，HMC1094 采用紧凑的 3 mm x 3 mm 符合 RoHS 标准的 SMT 塑料封装。
应用领域
- 点对点微波无线电
- VSAT
- 宽带电源监控
- 接收信号强度指示(RSSI)
- 测试和测量
