- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

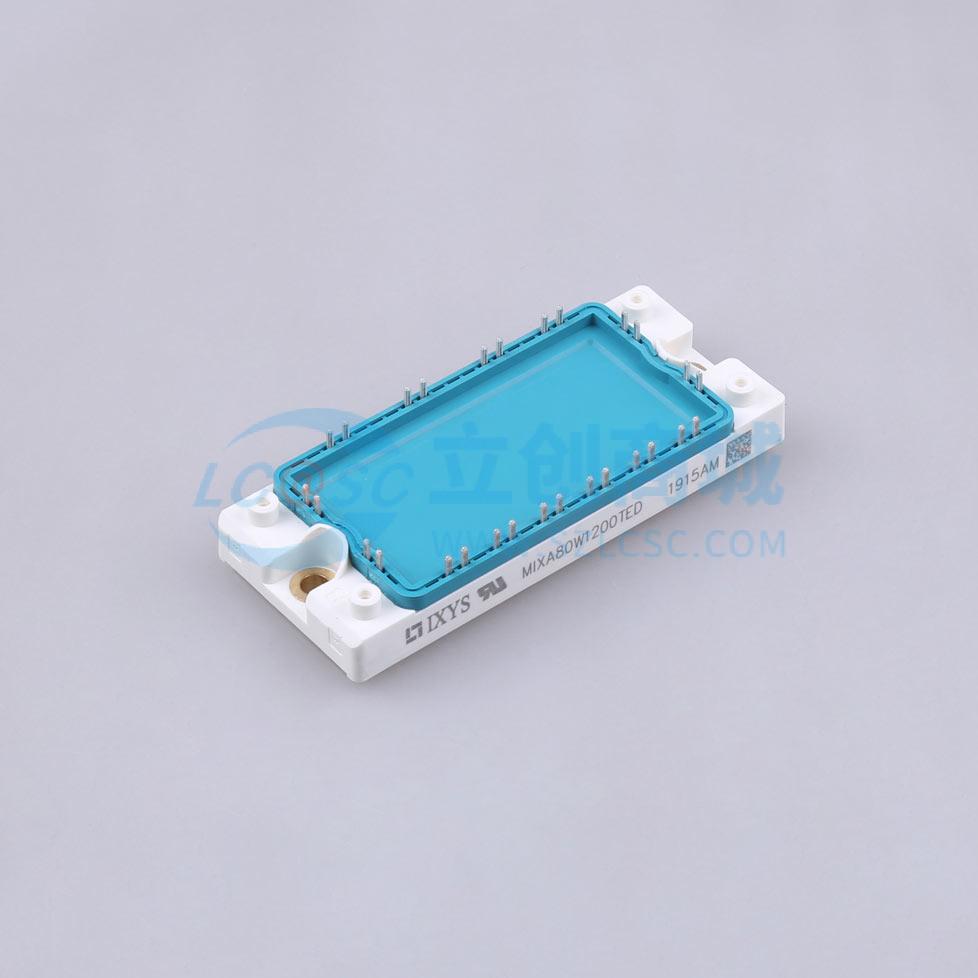

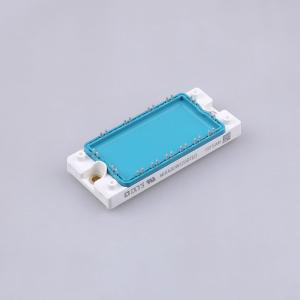

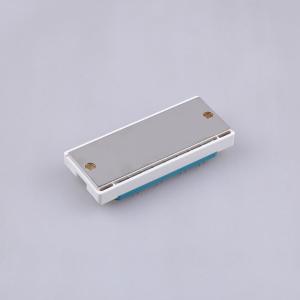

MIXA80W1200TED
MIXA80W1200TED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- MIXA80W1200TED
- 商品编号
- C512949
- 商品封装
- SMD
- 包装方式
- 盒装
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | XPT | |
| 耗散功率(Pd) | 390W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.8V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 230nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 70ns | |
| 关断延迟时间(Td(off)) | 250ns | |
| 导通损耗(Eon) | 6.8mJ | |
| 关断损耗(Eoff) | 8.3mJ | |
| 反向恢复时间(Trr) | 350ns | |
| 工作温度 | -40℃~+125℃@(Tj) |
