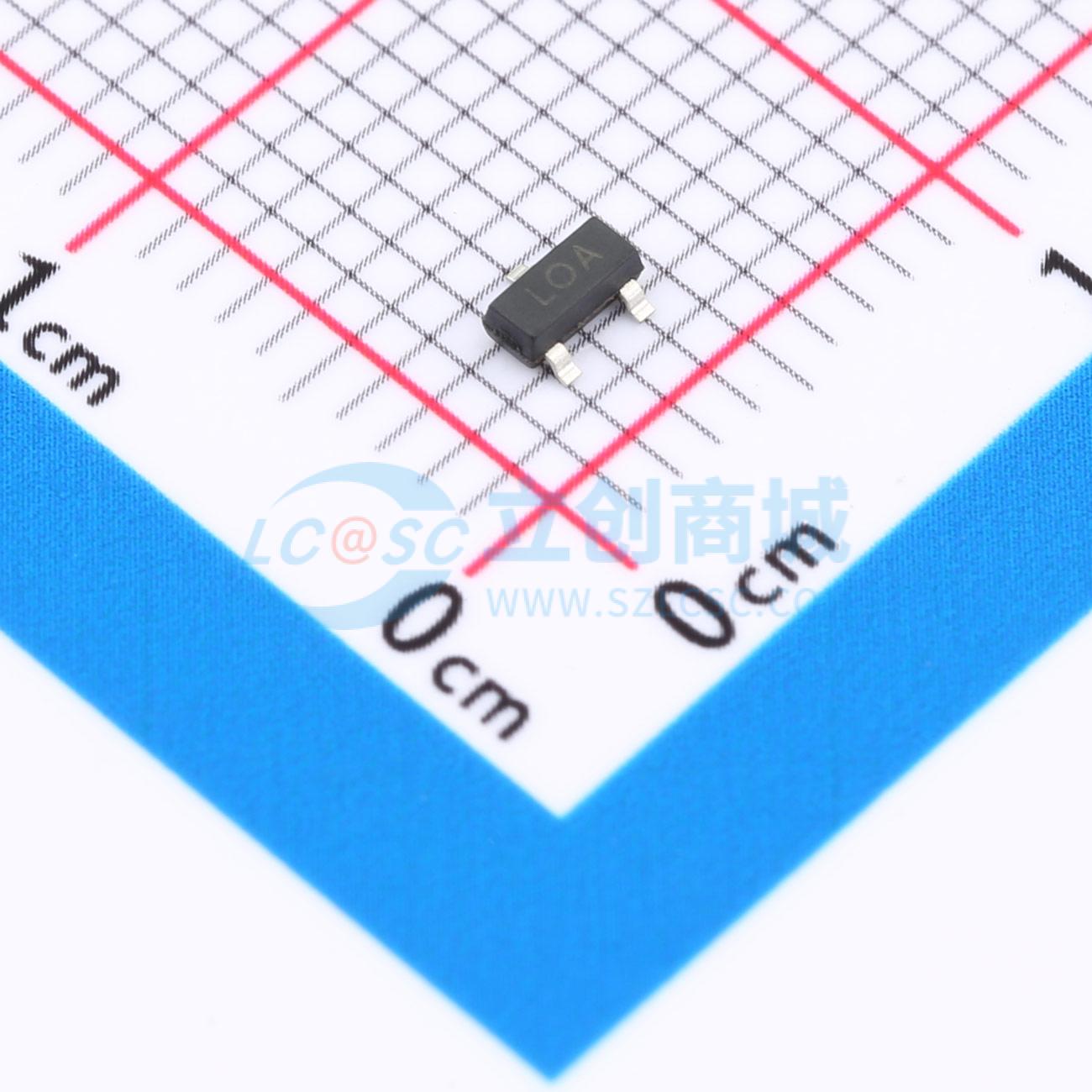

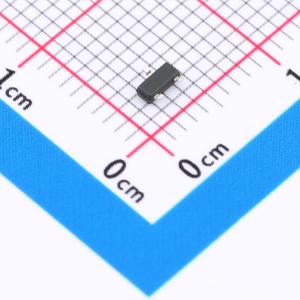

温馨提醒：图片仅供参考，商品以实物为准
XB3480M3-3.3
低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款集成线性稳压器，可在高达25V的输入电压下工作，在满载100mA时确保最大压降为1.2V。5V型号是行业标准LM78Lxx系列及类似器件的小型替代品。该系列的1.2V准低压降特性使其适用于许多LM78Lxx系列器件因2V至2.5V压降而无法使用的应用。SOT23-3封装和准低压降特性相结合，可直接从系统5V ± 5%电源调节出非常好的、非常小的3.3V、100mA偏置电源。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XB3480M3-3.3
- 商品编号
- C513501
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
- 立创商城设计参考
- LDO-(3)电源输入20V~30V-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.2V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | 100uVrms | |
| 特性 | 带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XB3480M3 - 3.3/XB3480M3 - 5.0是一款集成线性稳压器。其特点是可在高达25 V的输入电压下工作，在满100 mA负载时，确保最大压差为1.2 V。XB3480M3 - 3.3/XB3480M3 - 5.0的标准封装为3引脚SOT23 - 3封装。 XB3480系列的5 V型号是工业标准LM78Lxx系列及类似器件的小型替代方案。XB3480系列器件1.2 V的准低压差特性，使其非常适合许多应用场景，而LM78Lxx系列器件2 V至2.5 V的压差则限制了其使用。 XB3480系列有3.3 V和5 V两种型号。该系列的SOT23 - 3封装和准低压差特性相结合，为该器件提供了一个非常出色、超小型的3.3 V、100 mA偏置电源，可直接从系统5 V ±5%电源进行稳压。
商品特性
- 输入电压范围：最高25 V
- 提供3.3 V和5 V版本
- 采用小型3引脚SOT23 - 3封装
- 在满载和全温度范围内，确保最大压差为1.2 V
- 确保最小负载电流为100 mA
- 在满载和全温度范围内，确保输出电压容差为±5%
