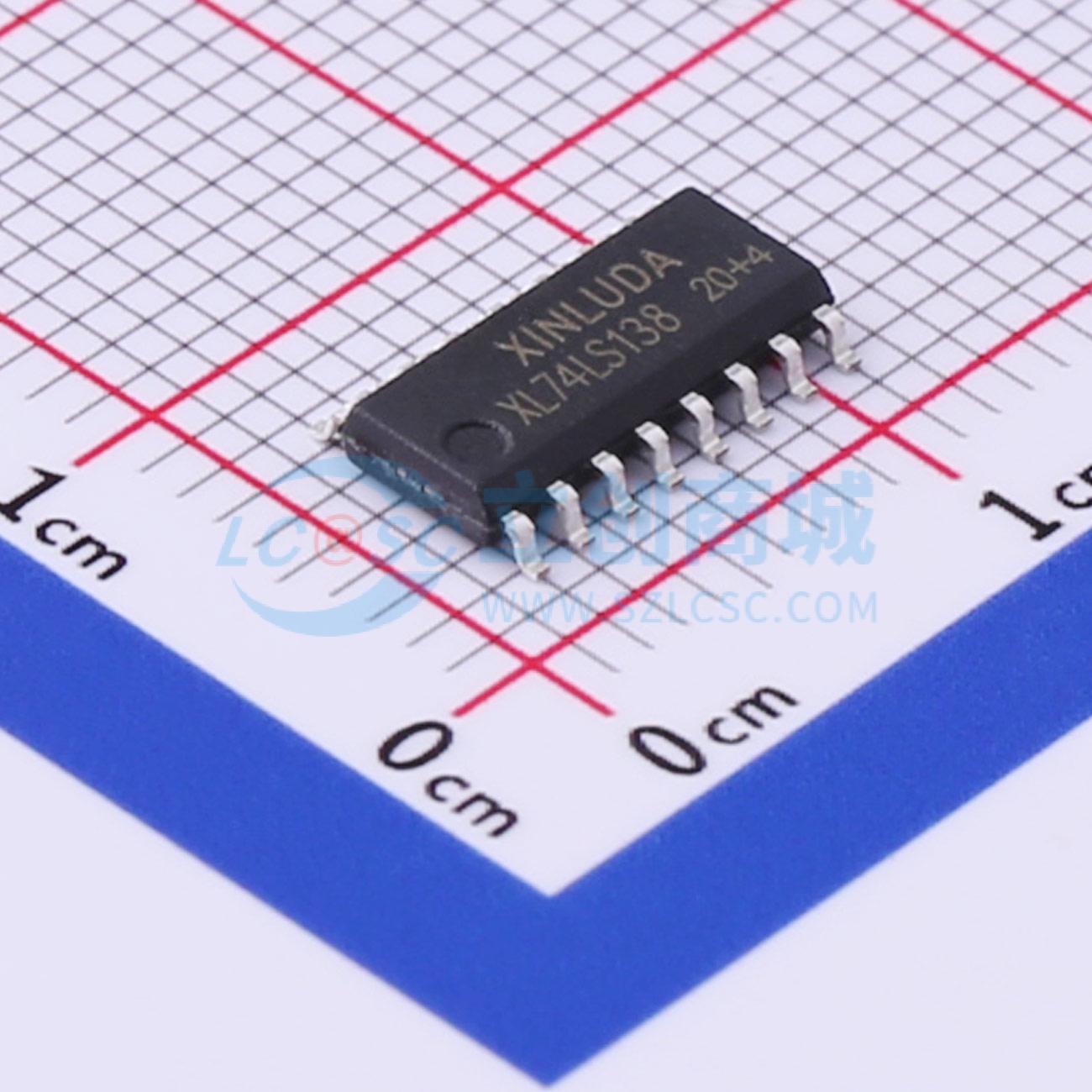

温馨提醒：图片仅供参考，商品以实物为准
XL74LS138
编码器、解码器、复用器和解复用器
- 描述
- 解码器/多路解器 低电平输出电流(IOL)：8mA 高电平输出电流(IOH)：400uA 供电电源：单电源 供电电压：4.75V~5.25V 3 线路到 8 线路解码器/多路解复用器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL74LS138
- 商品编号
- C513515
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.75V~5.25V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 41ns@5V,15pF | |
| 静态电流(Iq) | 6.3mA | |
| 功能特性 | - |
商品概述
这些肖特基钳位TTL MSI电路设计用于需要极短传播延迟时间的高性能存储器解码或数据路由应用。在高性能存储器系统中，这些解码器可用于最小化系统解码的影响。当与采用快速使能电路的高速存储器配合使用时，存储器的延迟时间通常小于其典型存取时间。这意味着由肖特基钳位系统解码器引入的有效系统延迟可忽略不计。XL/XDLS138根据三个二进制选择输入端的条件，对八条线路之一进行解码，并且这些二进制选择输入端在扩展时减少了对外部门电路或反相器的需求。无需外部反相器即可实现24线解码器，而32线解码器仅需一个反相器。使能输入端可用作解复用应用的数据输入。所有这些解码器/解复用器均具有完全缓冲的输入，每个输入对其驱动电路仅代表一个归一化负载。所有输入端均采用高性能肖特基二极管进行钳位，以抑制线路振铃并简化系统设计。XL74LS138和XD74LS138的工作温度范围特性为0℃至70℃。
