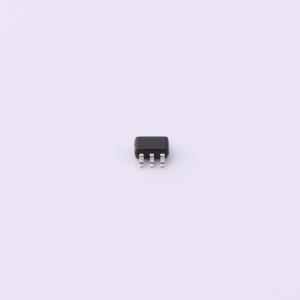

温馨提醒：图片仅供参考，商品以实物为准
XA17-G4K
L和S波段中功率单刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XA17-G4K是一款采用pHEMTGaAs工艺制造的单刀双掷射频开关。内部电路结构简单，推荐的工作频率范围为20MHz至4GHz，具有低插入损耗和超低直流功耗。提供6引脚超小型SOT-363封装，适用于高密度表面贴装应用。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XA17-G4K
- 商品编号
- C513494
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 20MHz~4GHz | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.7dB | |
| P1dB | 30dBm | |
| 工作电压 | 6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
XA17-G4K是一款采用pHEMT砷化镓工艺制造的单刀双掷开关IC。其内部电路结构简单，推荐工作频率为20MHz - 4GHz，该开关IC由单电源控制，具有极低的电流功耗，且开关导通时插入损耗极低。 XA17-G4K采用6引脚超小型SOT-363封装，适用于高密度表面贴装应用。
商品特性
- IP1dB = +30dBm@VC = 3V
- IP3 = +43dBm@VC = 3V
- 低插入损耗
- 超低直流功耗
- SOT-363 6引脚超小型封装
应用领域
- 常规中功率开关应用
- 工业无线电
- 智能家居
- 需要开关的收发系统应用
