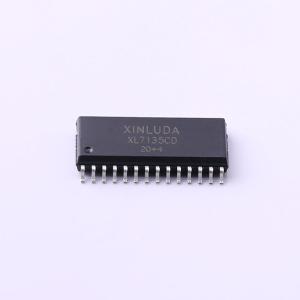

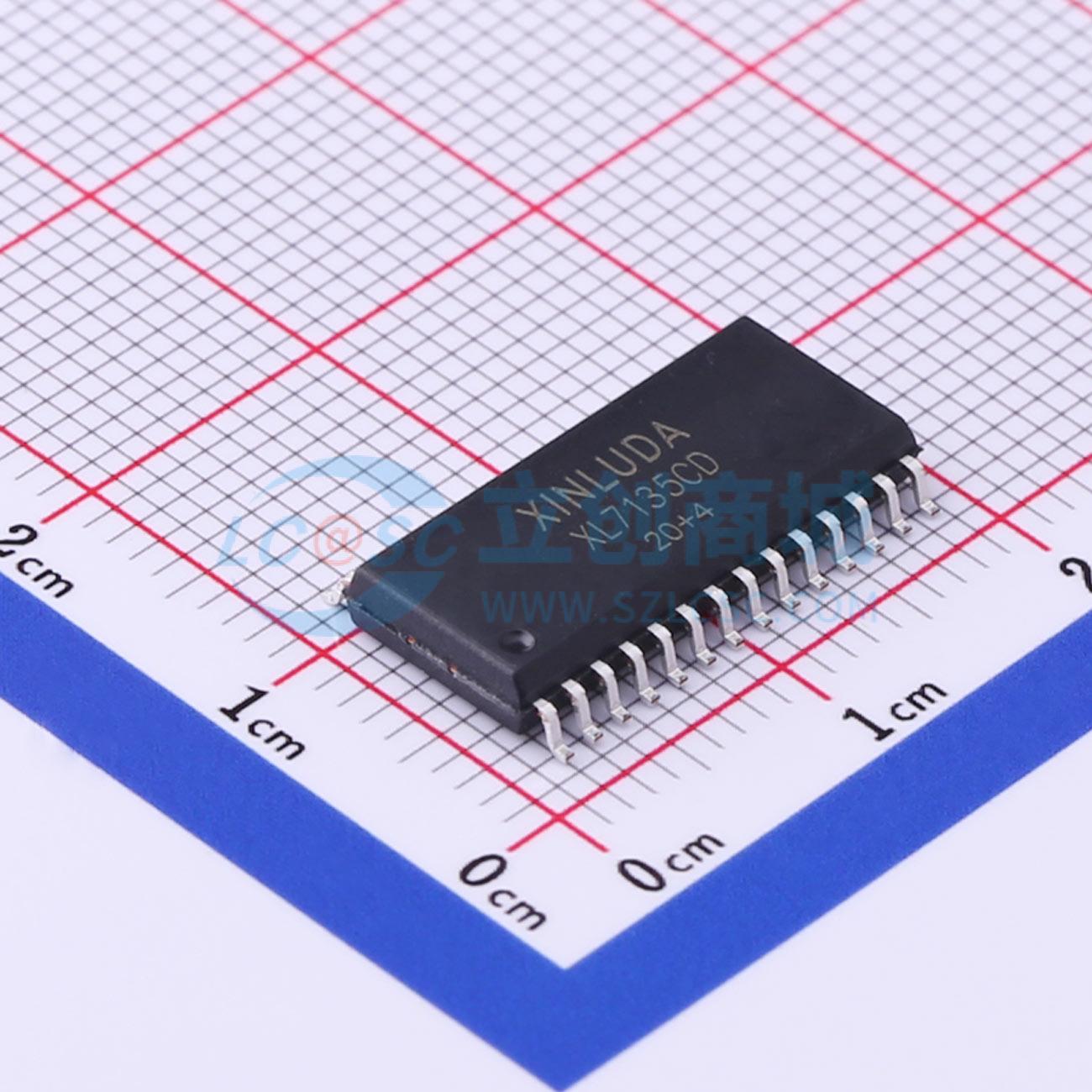

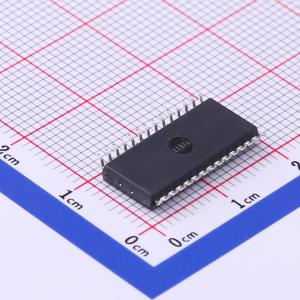

XL7135CD
4 1/2 bit 精度模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于提供与微处理器和视觉显示的接口。数字驱动接口支持LED或LCD解码器/驱动器以及微处理器。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL7135CD
- 商品编号
- C513493
- 商品封装
- SOP-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 4.5位 | |
| 通道数 | 1 | |
| 工作电压 | 4V~6V | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 积分非线性 | 0.01LSB | |
| 工作温度 | 0℃~+70℃ | |
| 时钟频率(fc) | 2MHz | |
| 静态电流 | 2mA |
商品概述
XL7135CD和XD7135转换器采用新路德高效CMOS技术制造。这些4 1/2位、双斜率积分式模数转换器（ADC）旨在为微处理器和可视化显示器提供接口。数字驱动输出D1至D4以及复用的二进制编码十进制输出B1、B2、B4和B8为LED或LCD解码器/驱动器以及微处理器提供接口。 XL7135CD和XD7135提供50 ppm（二万分之一）的分辨率，最大线性误差为一个计数。零位误差小于10 μV，零位漂移小于0.5 μV/℃。低输入电流（小于10 pA）可将源阻抗误差降至最低。翻转误差限制在±1个计数以内。 BUSY、STROBE、RUN/HOLD、OVER RANGE和UNDER RANGE控制信号支持基于微处理器的测量系统。这些控制信号还可通过通用异步收发器（UART）支持远程数据采集系统的数据传输。 XL7135CD和XD7135的工作温度范围为0℃至70℃。
商品特性
- 0 V输入时零读数
- 零位处具有真极性的精密零位检测
- 典型输入电流为1 pA
- 真差分输入
- 复用二进制编码十进制（BCD）输出
- 低翻转误差：最大±1个计数
- 控制信号允许与UART或微处理器接口
- 具有过量程和欠量程信号的自动量程功能
- TTL兼容输出
- CMOS技术
