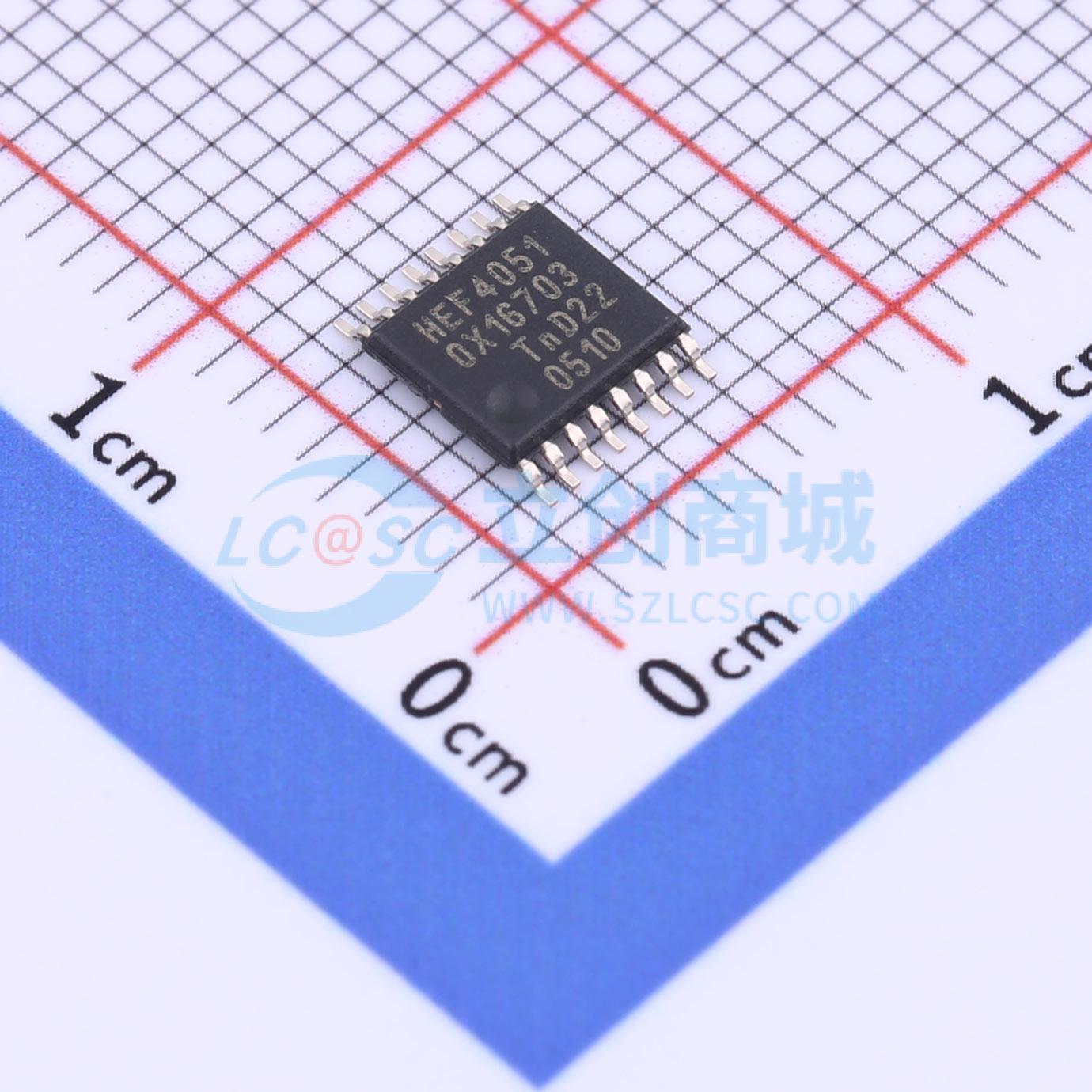

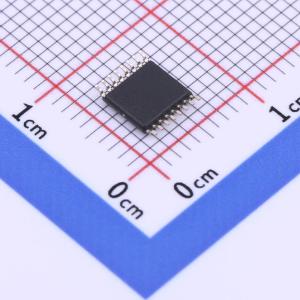

温馨提醒：图片仅供参考，商品以实物为准
HEF4051BTT,118
HEF4051B 单极八掷模拟开关适用于8:1多路复用器/解复用器应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HEF4051B 是一个单刀八掷模拟开关（SP8T），适用于8:1多路复用器/解复用器的模拟或数字应用。该开关具有三个数字选择输入（S1、S2 和 S3）、八个独立的输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入端包括箝位二极管。这使得可以使用限流电阻将输入连接到超过VCC的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF4051BTT,118
- 商品编号
- C513217
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 3V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 45ns@15V,50pF | |
| 静态电流(Iq) | 600uA |
商品概述
HEF4051B 是一个单刀八掷模拟开关（SP8T），适用于8:1多路复用器/解复用器的模拟或数字应用。该开关具有三个数字选择输入（S1、S2 和 S3）、八个独立的输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入端包括箝位二极管。这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围：3.0 V 至 15.0 V
- CMOS 低功耗
- 高抗噪性
- 全静态操作
- 5 V、10 V 和 15 V 参数评级
- 标准化对称输出特性
- 符合 JEDEC 标准 JESD 13-B
- ESD 保护：HBM JESD22-A114F 超过 2000 V
- MM EIA/JESD22-A115-A 超过 200 V
- 工作温度范围：-40 °C 至 +85 °C 和 -40 °C 至 +125 °C
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号门控
