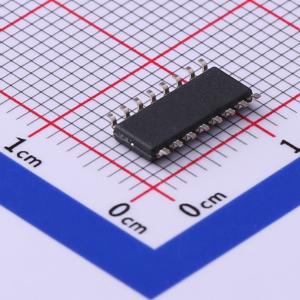

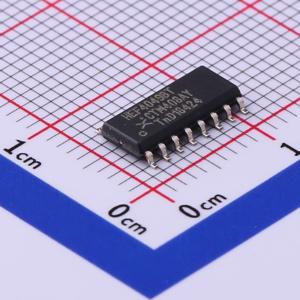

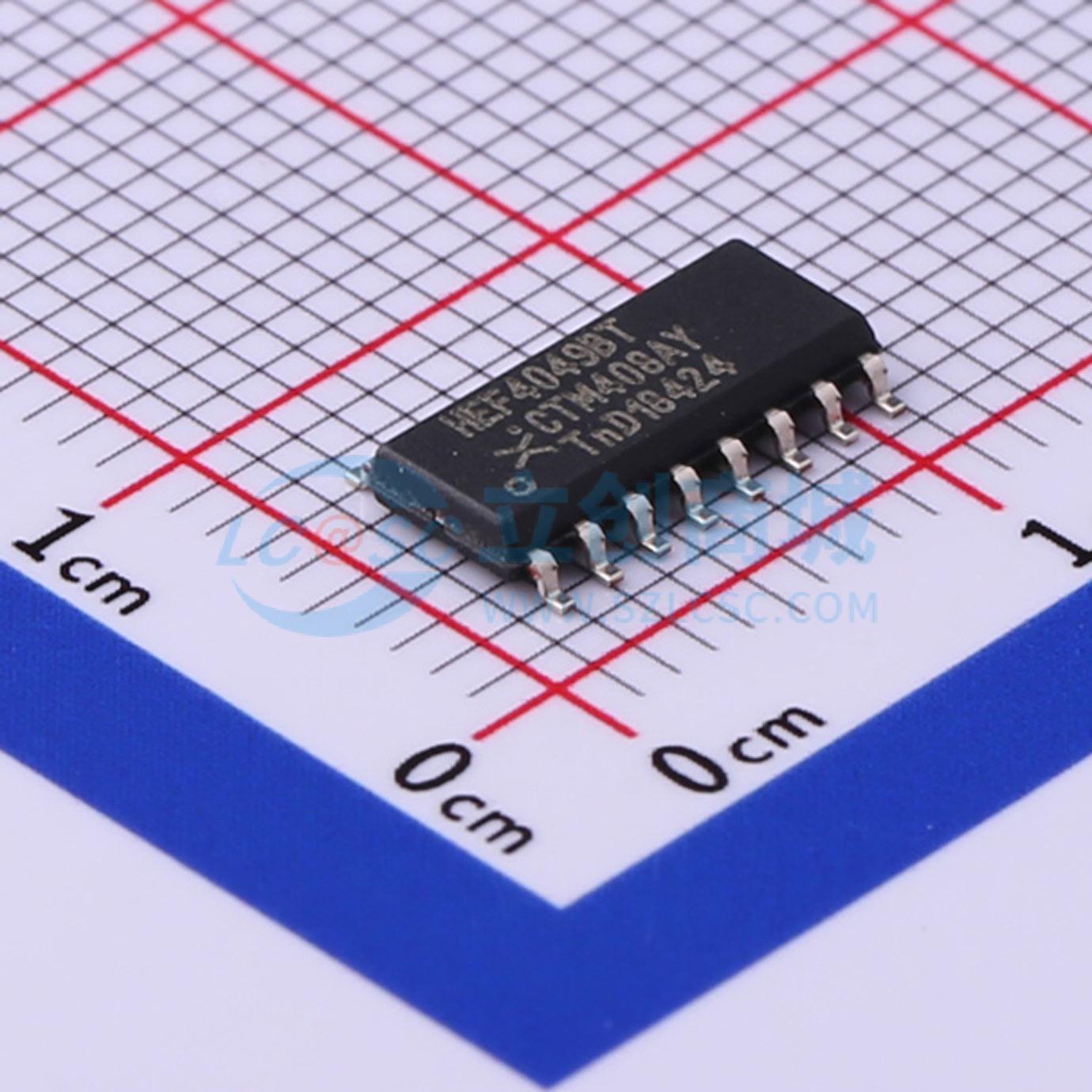

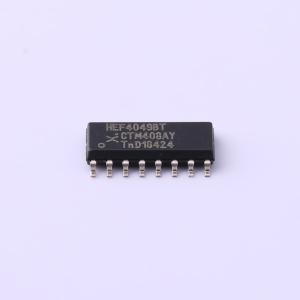

温馨提醒：图片仅供参考，商品以实物为准

HEF4049BT,653

六路反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HEF4049B提供六个具有高电流输出能力的反相缓冲器，适用于驱动TTL负载或高容性负载。由于允许输入电压超过缓冲器的电源电压，因此这些缓冲器还可用于将高达15 V的逻辑电平转换为标准TTL电平。它的推荐VDD电源电压范围为相对于VSS（通常为地）的3 V至15 V
品牌名称: Nexperia(安世)
商品型号: HEF4049BT,653
商品编号: C513218
商品封装: SO-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

HEF4049B 提供六个具有高电流输出能力的反相缓冲器，适用于驱动TTL或高容性负载。由于允许输入电压超过缓冲器的供电电压，这些缓冲器也可以用来将高达15V的逻辑电平转换为标准TTL电平。其对常见双极型逻辑元件的保证扇出如表3所示。它的工作推荐VDD电源范围是0到15V，参考VSS（通常是地）。未使用的输入必须连接到VDD、VSS或另一个输入。

应用领域

LOCMOS（局部氧化CMOS）到DTL/TTL转换器
高灌电流以驱动两个TTL负载
高电平到低电平逻辑转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	3V~15V
	静态电流(Iq)	16uA
	通道数	6
	输入数	1
	灌电流(IOL)	20mA

	属性	参数值
	拉电流(IOH)	3mA
	输入高电平(VIH)	3.5V~11V
	输入低电平(VIL)	1.5V~4V
	传播延迟(tpd)	40ns@15V,50pF
	系列	4000B系列
	工作温度	-40℃~+85℃
