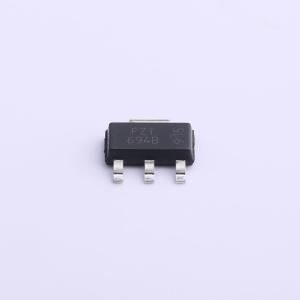

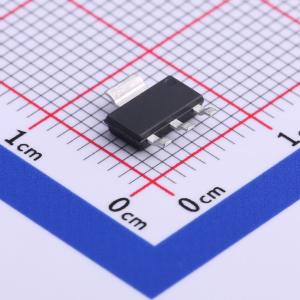

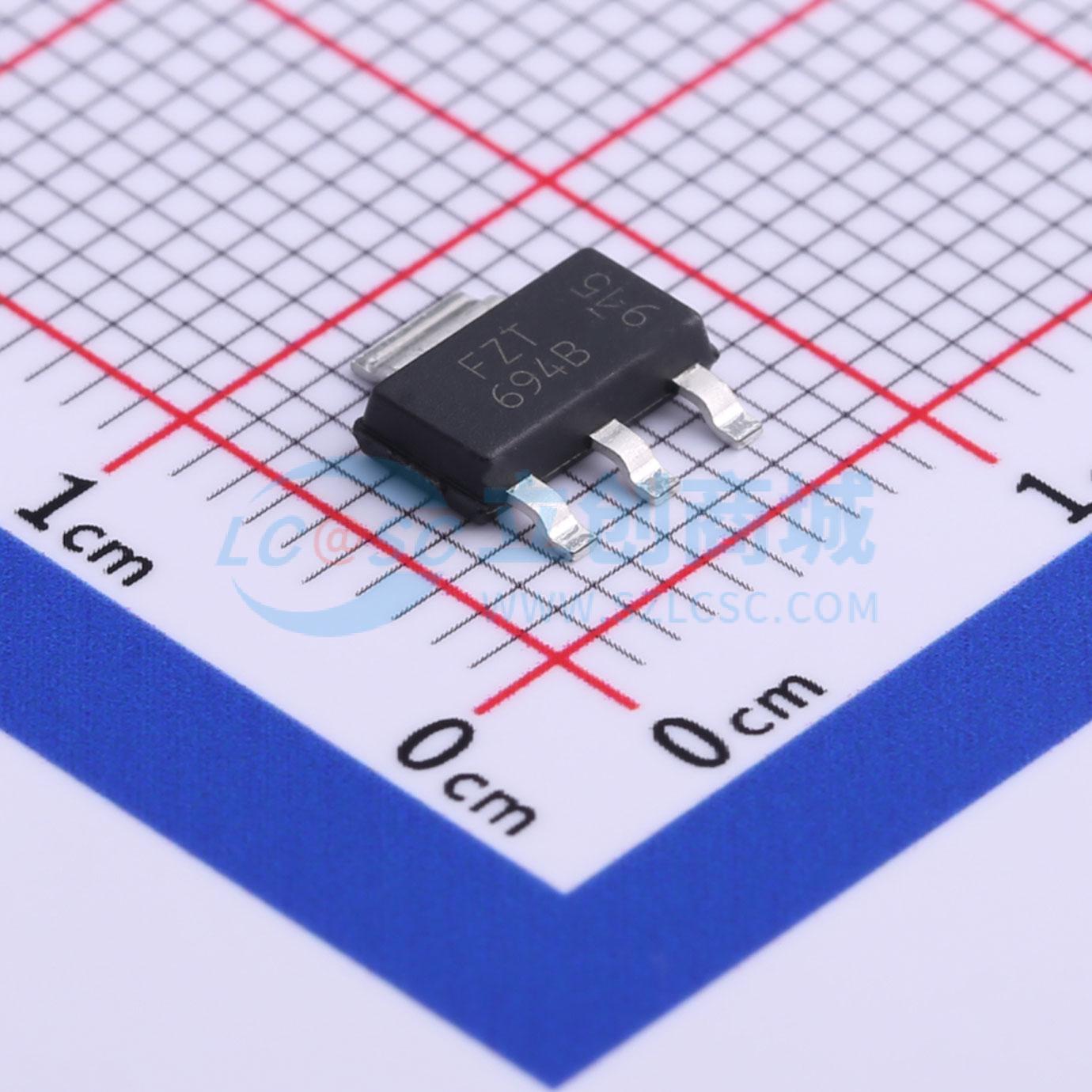

FZT694BTA
NPN 电流:1A 电压:120V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 120V。BVcBo > 120V。Ic = 1A 连续电流。hFE > 400,在 0.2A 时实现高增益。极低饱和电压。互补 PNP 类型:FZT795A。应用：达林顿管替代品。继电器和螺线管驱动器
- 品牌名称
- DIODES(美台)
- 商品型号
- FZT694BTA
- 商品编号
- C513221
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 1A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 1.6W | |
| 直流电流增益(hFE) | 400 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 130MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 250mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN |
商品特性
- 集电极-发射极击穿电压（BVCEO） > 120 V
- 集电极-基极击穿电压（BVcBO） > 120 V
- 连续集电极电流（IC） = 1 A
- 集电极电流为 0.2 A 时，电流放大系数（hFE） > 400，实现高增益
- 极低饱和电压
- 互补 PNP 型：FZT795A
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
应用领域
- 达林顿管替代品
- 继电器和螺线管驱动器
