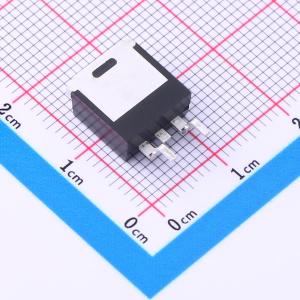

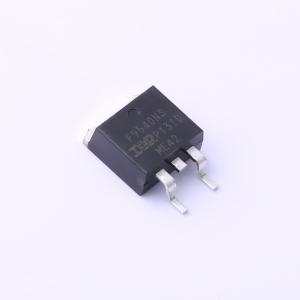

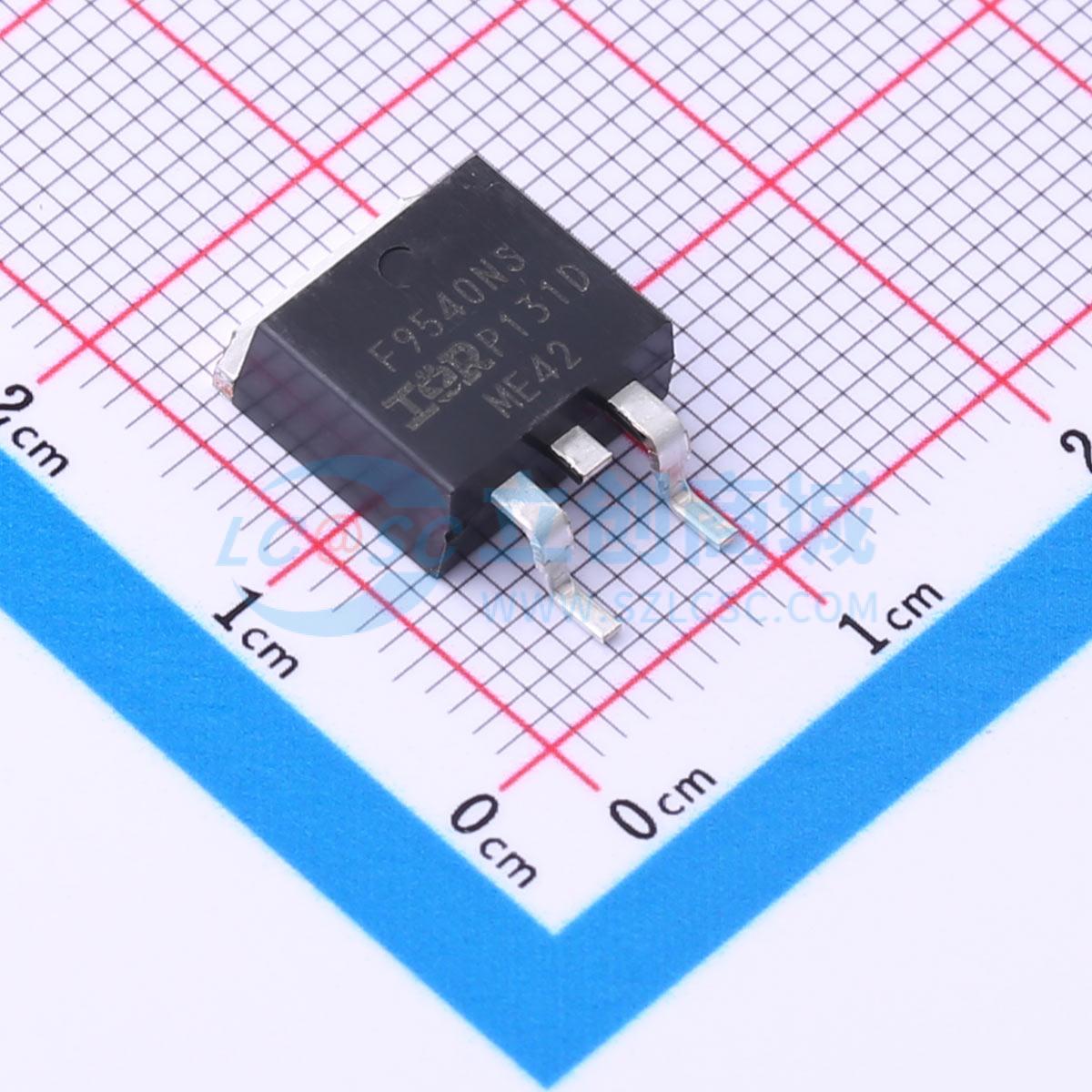

IRF9540NSTRRPBF
1个P沟道 耐压:100V 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设计的特点包括150°C的结工作温度、快速开关速度以及更高的重复雪崩额定值。这些特点相结合，使该设计成为一款极为高效可靠的器件，可广泛应用于其他各类应用场景。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF9540NSTRRPBF
- 商品编号
- C513187
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 117mΩ@10V,14A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 110nC@10V | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
此设计的特点包括150°C的结工作温度、快速开关速度和更高的重复雪崩额定值。这些特性相结合，使该设计成为一款极其高效可靠的器件，可广泛应用于各种其他领域。
商品特性
- 先进的制程技术
- 超低导通电阻
- 150°C工作温度
- 快速开关
- 允许在最高结温Tjmax下进行重复雪崩
- 部分参数与IRF9540NS/L不同
- P沟道
- 无铅
