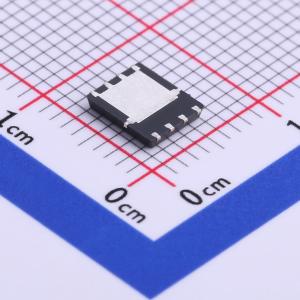

温馨提醒：图片仅供参考，商品以实物为准
IRFH5015TRPBF
1个N沟道 耐压:150V 电流:10A 56A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低RDSon (< 31 mΩ)。 低至PCB的热阻 (< 0.8℃/W)。 100% Rg测试。 低外形 (< 0.9 mm)。 行业标准引脚排列。 与现有表面贴装技术兼容。应用：初级侧同步整流。 直流电机逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFH5015TRPBF
- 商品编号
- C513178
- 商品封装
- PQFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 10A；56A | |
| 导通电阻(RDS(on)) | 31mΩ@10V,34A | |
| 耗散功率(Pd) | 3.6W；156W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 2.3nF@50V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
应用领域
- 原边同步整流-直流电机逆变器-直流-直流模块应用-升压转换器
