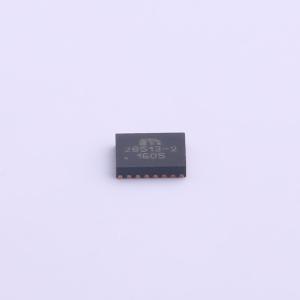

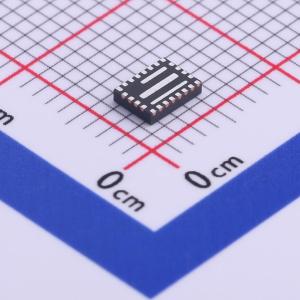

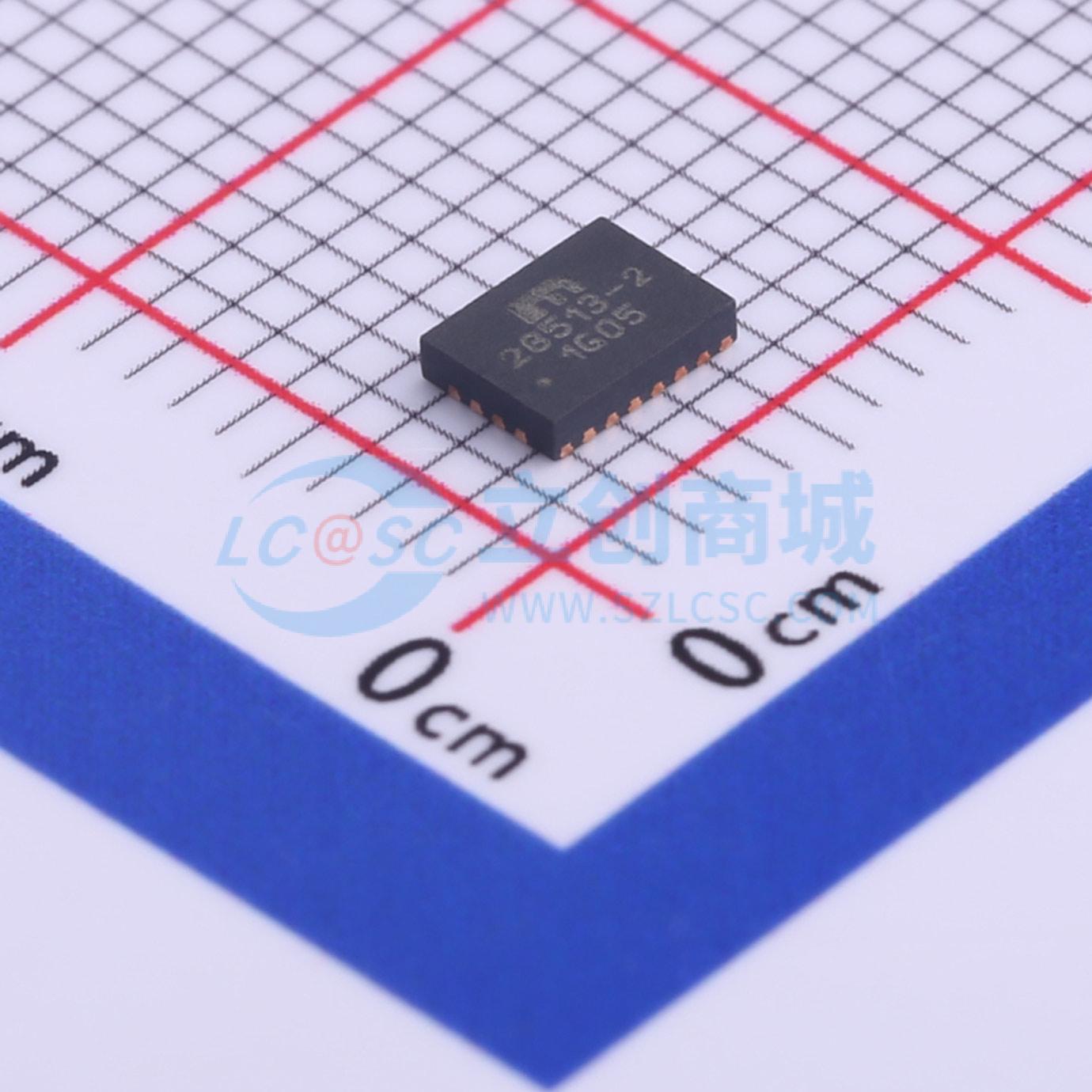

MIC28513-2YFL-T5
45V 4A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC28513是一款45V 4A同步降压调节器,具有内部高侧和低侧N通道MOSFET,支持4.6V至45V的宽输入电压范围。输出电压可通过外部电阻分压器调整至0.8V,保证精度±1%。开关频率可编程,范围为200kHz至680kHz。该芯片还具备多种保护功能,包括过温保护、欠压锁定、软启动等。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC28513-2YFL-T5
- 商品编号
- C512204
- 商品封装
- FQFN-24-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.6V~45V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 200kHz~680kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MIC28513是一款同步降压开关稳压器，内置功率开关，能够在4.6V至45V的宽输入电源范围内提供高达4A的输出电流。输出电压可调节至低至0.8V，保证精度为±1%。恒定开关频率可在200 kHz至680 kHz之间进行编程。MIC28513的超高速控制和超轻载架构支持高输入电压（低输出电压）操作和超快速瞬态响应，同时减少所需的输出电容。MIC28513 - 1的超轻载架构还具备出色的轻载效率。 MIC28513具备一系列完整的功能，可确保在故障条件下提供保护。这些功能包括欠压锁定（确保在电源电压骤降条件下正常运行）、内部软启动（减少浪涌电流）、折返式电流限制、“打嗝”模式短路保护和热关断。
商品特性
- 4.6V至45V工作输入电源电压
- 高达4A输出电流
- 集成高端和低端N沟道MOSFET
- 超轻载（MIC28513 - 1）和超高速控制（MIC28513 - 2）架构
- 使能输入和电源正常（PGOOD）输出
- 可编程电流限制和折返式“打嗝”模式短路保护
- 内置5V稳压器，支持单电源操作
- 可调节的200 kHz至680 kHz开关频率
- 固定5 ms软启动
- 内部补偿和热关断
- 热增强型24引脚3 mm x 4 mm FQFN封装
- -40℃至+125℃结温范围
应用领域
- 工业电源
- 分布式电源调节
- 基站电源
- 墙式变压器调节
- 高压单板系统
