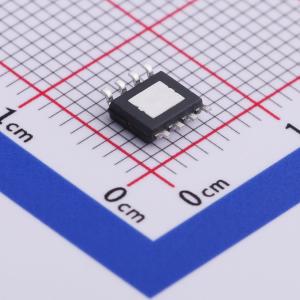

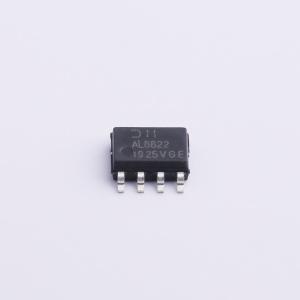

温馨提醒：图片仅供参考，商品以实物为准
AL8822SP-13
AL8822 MR16及类似LED灯用升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AL8822是一种升压转换器，可为MR16和类似LED灯提供精确的恒定电流。通过专有的控制方案，该LED驱动器与许多常用的电子变压器兼容，并为这些应用提供了高功率因数(PF)和低总谐波失真(THD)的设计。工作频率高达1MHz，允许使用小型电感器。采用SO-8EP封装，AL8822具有小尺寸封装、小热阻，并可用于广泛的输出功率范围。该驱动器可用于调光MR16应用，并且可以与前沿调光器和后沿调光器兼容。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8822SP-13
- 商品编号
- C507865
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~36V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
AL8822是一种升压转换器，可为MR16和类似LED灯提供精确的恒定电流。通过专有的控制方案，该LED驱动器与许多常用的电子变压器兼容，并为这些应用提供了高功率因数(PF)和低总谐波失真(THD)的设计。工作频率高达1MHz，允许使用小型电感器。采用SO-8EP封装，AL8822具有小尺寸封装、小热阻，并可用于广泛的输出功率范围。该驱动器可用于调光MR16应用，并且可以与前沿调光器和后沿调光器兼容。
商品特性
- 宽输入电压范围：5V至36V
- 内置50V NDMOS开关
- 连续导通模式（CCM）运行
- 最高1MHz的开关频率
- 高功率因数（PF）> 0.9且低总谐波失真（THD）< 30%及低纹波< 20%
- 兼容前沿调光器和后沿调光器
- 内部保护
- 欠压锁定（UVLO）
- 输出开路保护
- 过温保护（OTP）
- 无铅SO-8EP
- 完全无铅且符合RoHS标准（注释1 & 2）
- 无卤素和无锑。“绿色”器件（注释3）
应用领域
- 非调光型MR16灯
- 可调光型MR16灯
- 通用照明灯
