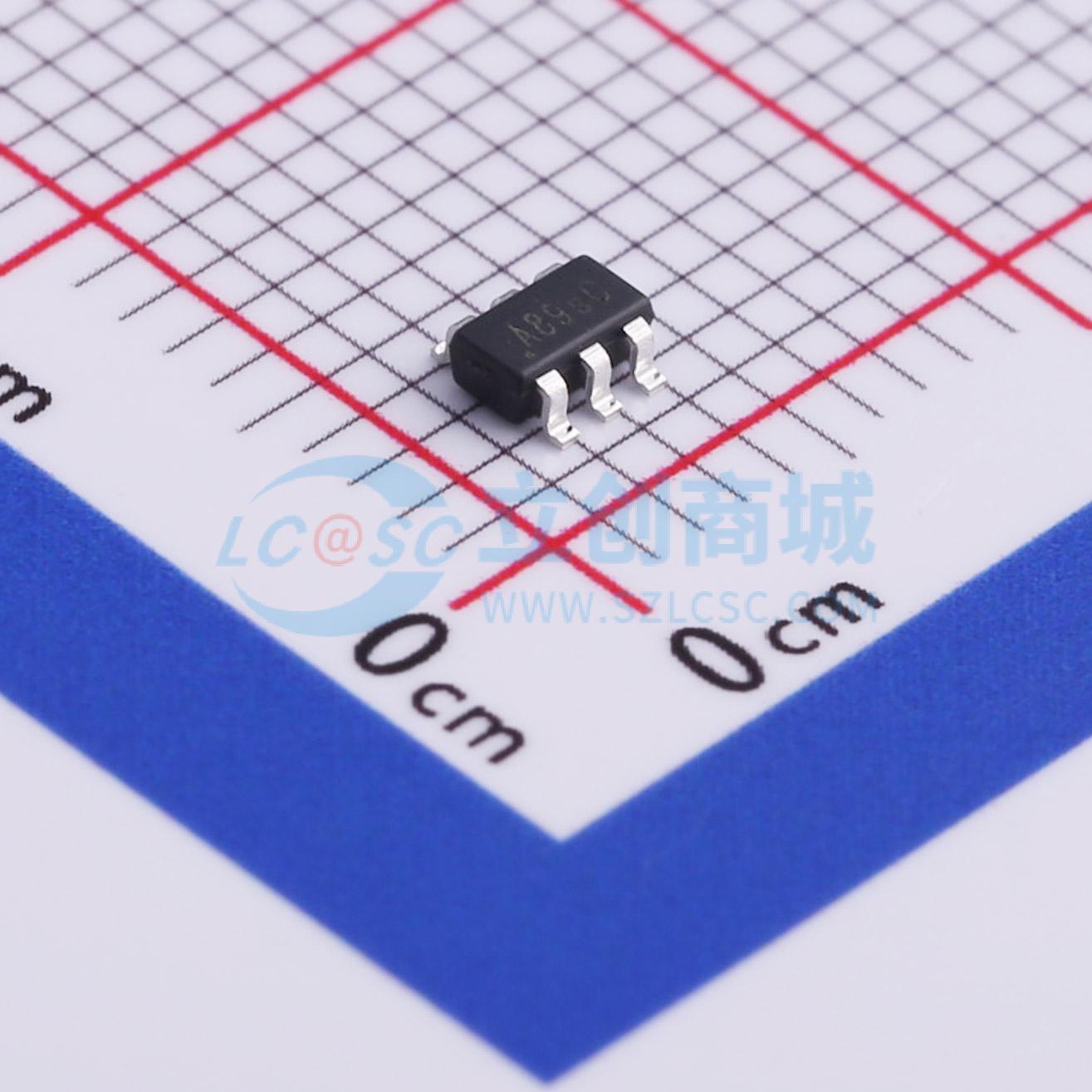

AL1788W6-7

AL1788是一款高性能AC/DC功率因数校正（PFC）控制器，专为LED照明应用设计。基于原边调节（PSR）实现，无需光耦和任何副边反馈电路，可节省整体物料清单（BOM）成本。它工作在准谐振（QR）模式，MOSFET在漏极电压谷值处导通，从而将开关损耗降至最低，实现高效率。 采用反激或降压拓扑结构，AL1788系统在宽负载范围（50%负载至100%负载）的通用输入条件下，支持高效率、高功率因数（PF > 0.9）和低总谐波失真（THD < 20%）。 AL1788具有低启动电流、低工作电流和低待机功耗的特点。它具备丰富的保护功能，包括过压保护（OVP）、短路保护（SCP）、过流保护（OCP）和过温保护（OTP）。 AL1788控制器采用SOT26（SC74R）封装。

• 基于反激和降压拓扑的PSR实现
• 通用交流电压输入，用于恒压（CV）调节
• 原边MOSFET开关的谷值检测，实现低开关损耗和高效率
• 宽负载范围（50%至满载）下的高PF（>0.9）和低THD（<20%）
• 内部保护：欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、输出短路保护（OSP）、过温保护（OTP）：热关断和自动热恢复
• 低待机功耗
• 低系统BOM成本
• 带外部MOSFET的控制器
• 完全无铅且完全符合RoHS标准
• 无卤素和锑。“绿色”器件

• 通用LED照明
• 智能互联LED灯泡
• 智能互联LED灯管、面板灯、格栅灯和吸顶灯
• 高PFC和低THD电源
