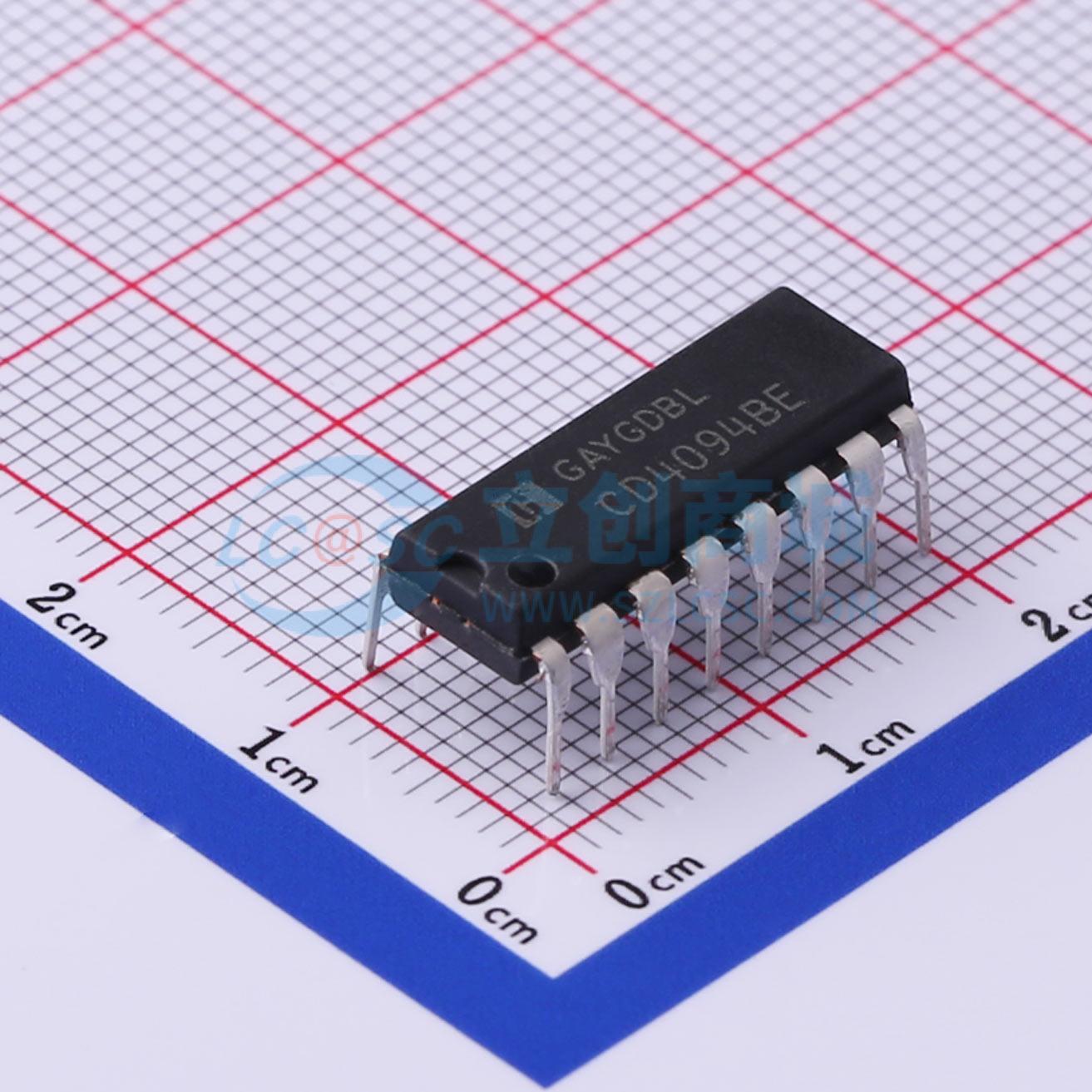

CD4094BE
停产 CMOS 8 级移位和存储总线寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是8级串行移位寄存器，每个级都有一个存储锁存器，用于将数据从串行输入选通到并行缓冲三态输出QP0至QP7。并行输出可直接连接到公共总线上。数据在时钟上升沿移位。当选通 (STR) 输入为高电平时，每个移位寄存器级中的数据将传输到存储寄存器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4094BE
- 商品编号
- C507154
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.635克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 3MHz | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 4000B系列 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 270ns@15V,50pF | |
| 功能特性 | 输出使能 |
商品概述
该器件是一款8级串行移位寄存器，每个级均配有存储锁存器，用于将数据从串行输入端选通至并行缓冲的3态输出端QP0至QP7。并行输出可直接连接到公共总线。数据在时钟上升沿时移位。当选通输入为高电平时，每个移位寄存器级中的数据被传输至存储寄存器。当输出使能信号为高电平时，存储寄存器中的数据出现在输出端。提供两个串行输出用于级联多个器件。串行数据在时钟上升沿时从QS1端输出，以便在具有快速时钟上升时间的级联系统中实现高速操作。相同的串行数据在下一个时钟下降沿时从QS2端输出，用于在时钟上升时间较慢时级联器件。其工作电源电压范围为3V至15V。未使用的输入端必须连接到VDD、VSS或其他输入端。
商品特性
- 宽电源电压范围：3V至15V
- 全静态操作
- 5V、10V和15V参数等级
- 标准化的对称输出特性
- 工作温度范围：-40℃至+125℃
- 封装信息：DIP16、SOP16、TSSOP16
