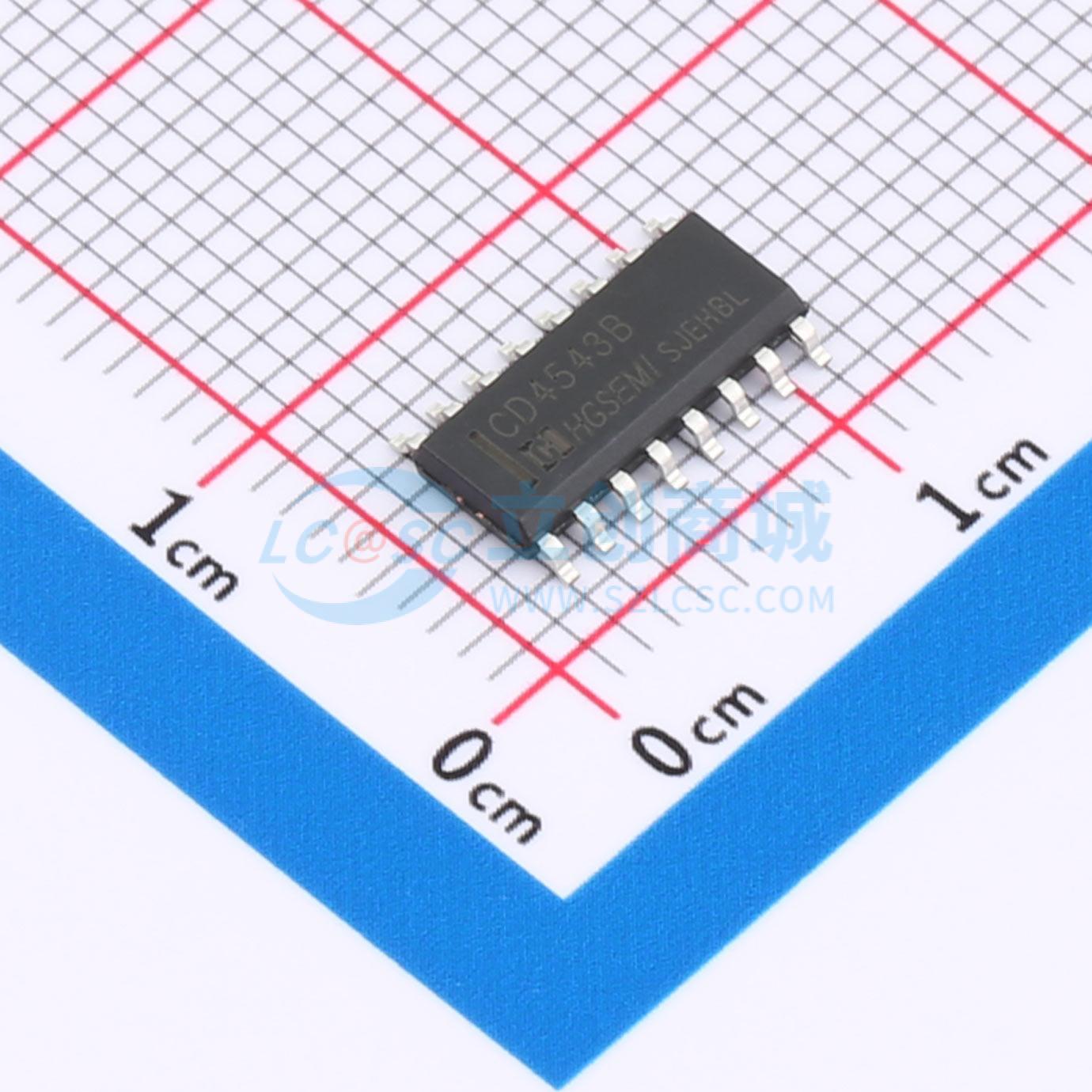

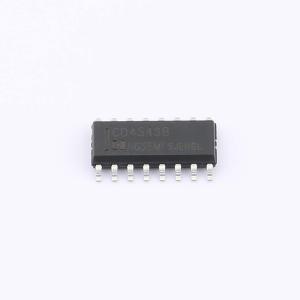

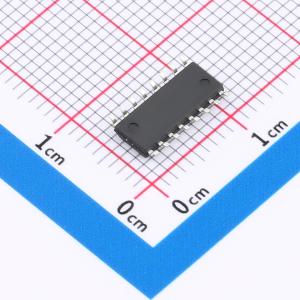

CD4543BM/TR

用于液晶显示的 CMOS BCD 至 7 段锁存器/解码器/驱动器

描述

是一款单片CMOS BCD至7段锁存器/解码器/驱动器，用于液晶和其他类型的显示器。该电路提供4位存储锁存器和8421 BCD至7段解码器及驱动器的功能。该器件能够反转输出组合的逻辑电平。相位(Ph)、消隐(Bl)和锁存禁用(LD)输入分别用于反转真值表相位、消隐显示和存储BCD码。对于液晶(LC)读数，将方波施加到电路的Ph输入和显示器的电公共背板，电路的输出直接连接到LC读数的段。对于其他类型的读数，如发光二极管(LED)、白炽灯、气体放电和荧光读数，本数据表中给出了连接图。所有输入均通过二极管钳位到vop和Vss来防止静电放电。

品牌名称

HGSEMI(华冠)

商品型号

CD4543BM/TR

商品编号

C507148

商品封装

SOP-16​

包装方式

编带

商品毛重

0.319克(g)
