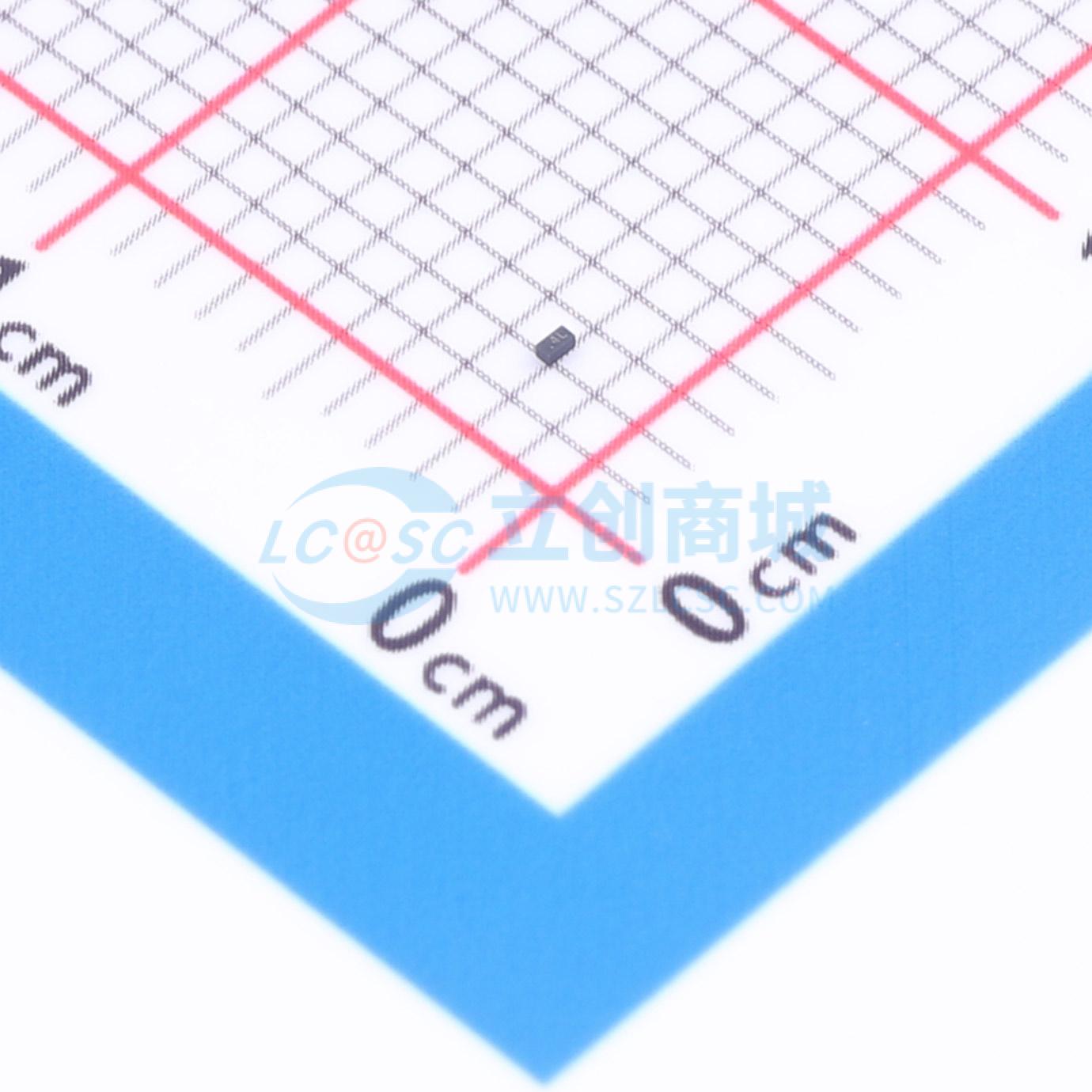

温馨提醒：图片仅供参考，商品以实物为准
ESD218-B1-02ELS
1 线双向 ESD 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低工作电压：24V。 超低电容：4pF。 超低泄漏：nA级别。 低钳位电压。 IEC 61000-4-2（ESD）抗扰度测试 空气放电：±10kV 接触放电：±8kV。 IEC61000-4-4（EFT）40A（5/50ns）。应用：手机及配件。 个人数字助理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD218-B1-02ELS
- 商品编号
- C49452317
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 29V | |
| 反向电流(Ir) | 200nA | |
| 类型 | ESD | |
| Cj-结电容 | 4pF |
商品特性
- 低工作电压：24V
- 超低电容：4pF
- 超低泄漏电流：纳安级
- 低钳位电压
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±10kV
- 接触放电：±8kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）2A（8/20μs）
- 双引脚无引脚封装
- 这些是无铅器件
- 典型响应时间 < 1ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外围设备
