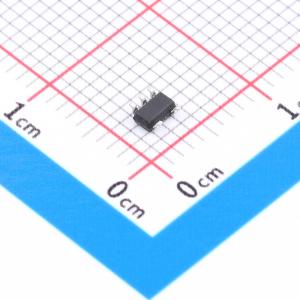

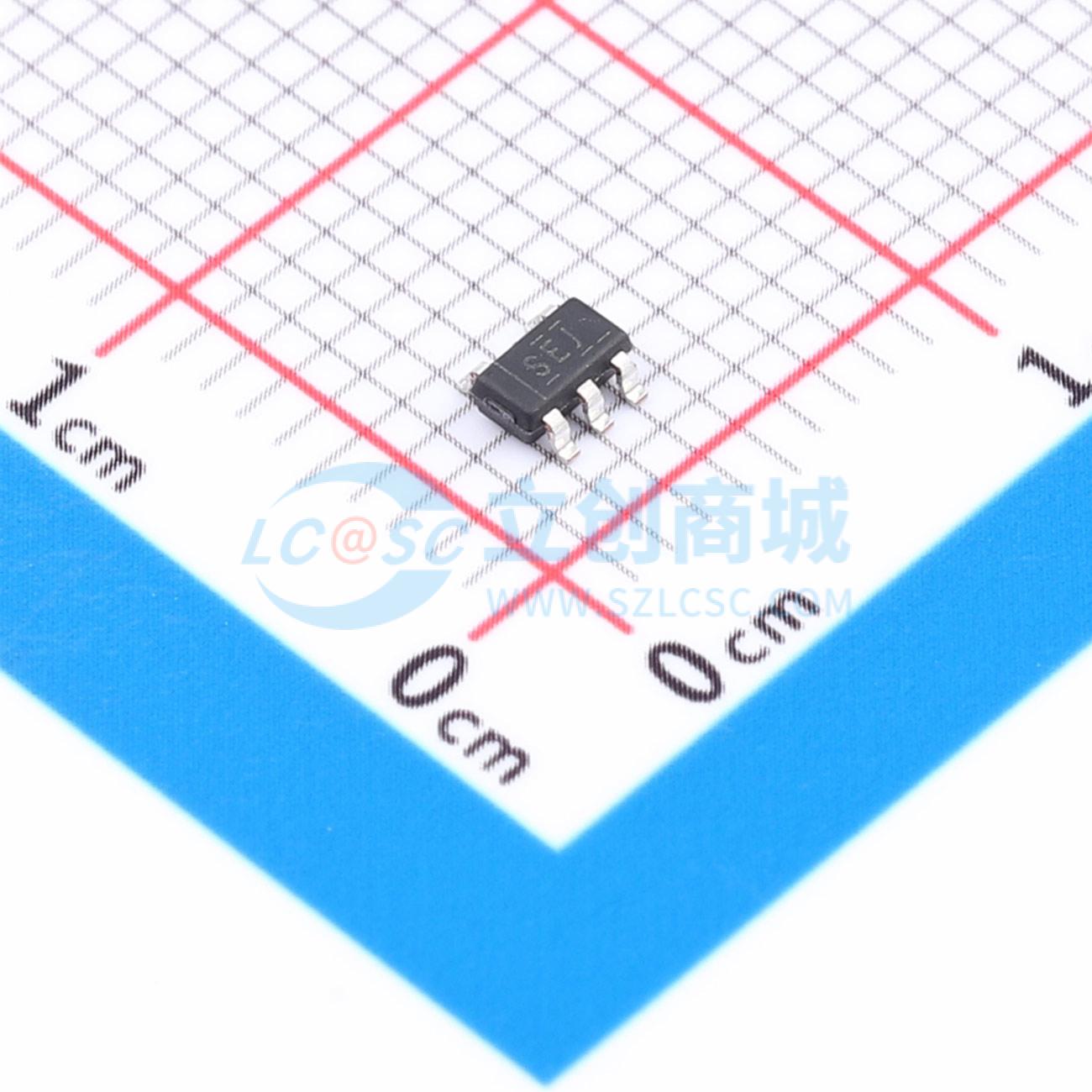

TPS70936DBVR-TP
200mA 36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种具有使能功能的低压差 (LDO) 稳压器，具有高输入电压、低压差、低功耗和小型化封装的优点。低至 2μA 的静态电流和零禁用电流特性，非常适合为电池设备供电，以延长其使用寿命。在 2V 至 36V 的宽输入范围内，使用陶瓷输出电容时能保持稳定。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPS70936DBVR-TP
- 商品编号
- C49452323
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 36V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TP709是一款具备使能功能的低压差（LDO）电压稳压器，具有高输入电压、低压差、低功耗和小型化封装等优点。其静态电流低至2μA，关断电流为零，非常适合为电池供电设备提供更长的使用寿命。该器件在2V至36V的宽输入电压范围内，以及整个输出负载电流范围内，使用陶瓷输出电容均能保持稳定。
商品特性
- 空载时接地电流为2μA
- 输出精度为±2%
- 输出电流为200mA
- 宽工作输入电压范围：2V至36V
- 压差电压：在100mA负载、VOUT = 5V时为0.65V
- 支持固定输出电压：1.8V、3.3V、5V、9V、12V
- 使用陶瓷或钽电容可保持稳定
- 限流保护
- 过温保护
- 提供SOT-23-5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 无线通信设备
- 工业控制
- 家庭自动化
