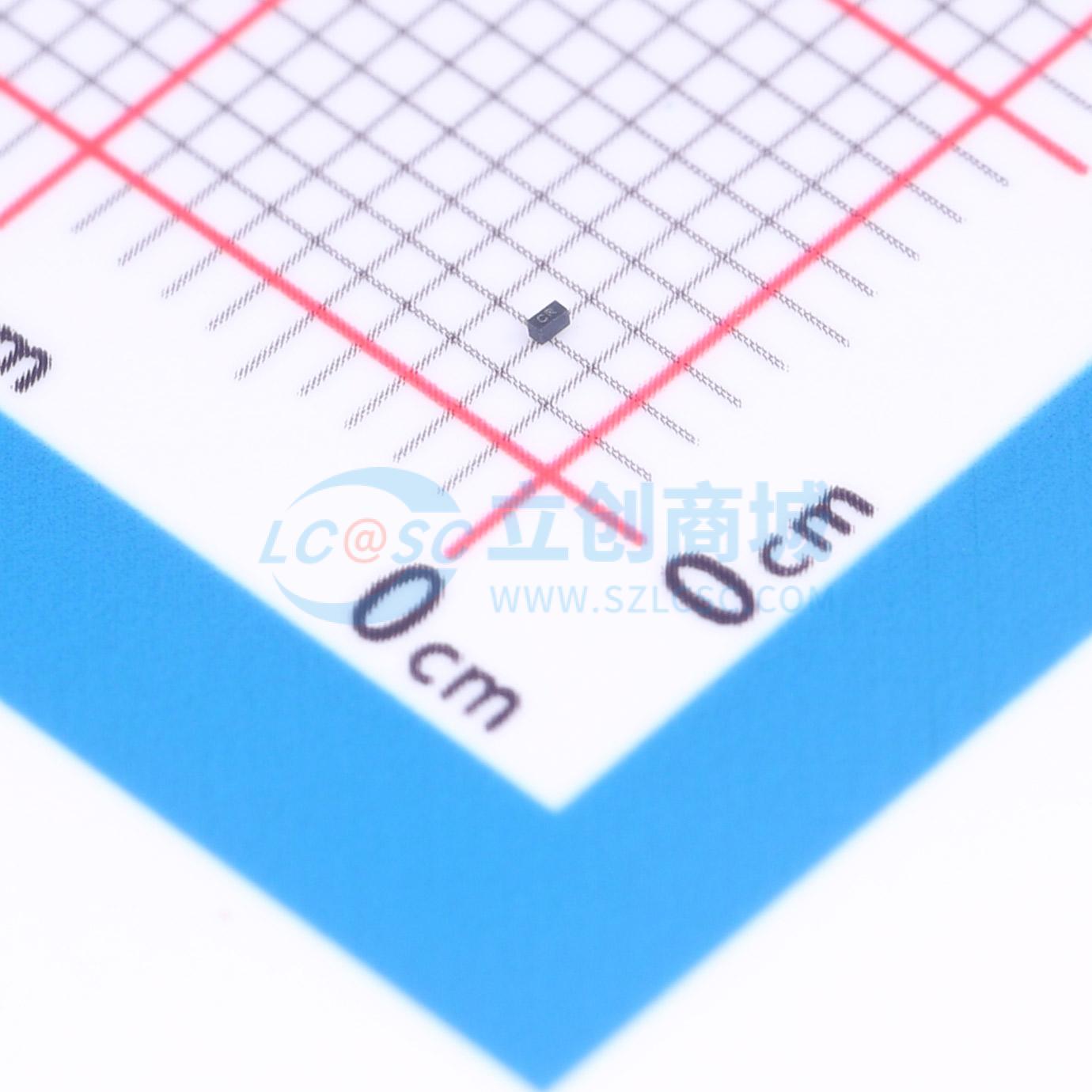

温馨提醒：图片仅供参考，商品以实物为准
TPESD24VF1BSFYL
1线双向TVS二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低工作电压：±24V。 超低电容：0.3pF（典型值）。 超低泄漏：nA级别。 低钳位电压。 2引脚无铅封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV。应用：VGA, DVI, SDI, USB1.0, USB2.0, USB3.0, USB3.1。 高清多媒体接口（HDMI 1.3/1.4/2.0）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD24VF1BSFYL
- 商品编号
- C49452321
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 击穿电压 | 26.4V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：±24V
- 超低电容：典型值0.3pF
- 超低泄漏：纳安级
- 低工作电压
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±20kV
- 接触放电：±15kV
- IEC61000-4-5（雷击）2A（8/20μs）
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- VGA、DVI、SDI、USB1.0、USB2.0、USB3.0、USB3.1
- 高清晰度多媒体接口（HDMI1.3/1.4/2.0）
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 外围设备
