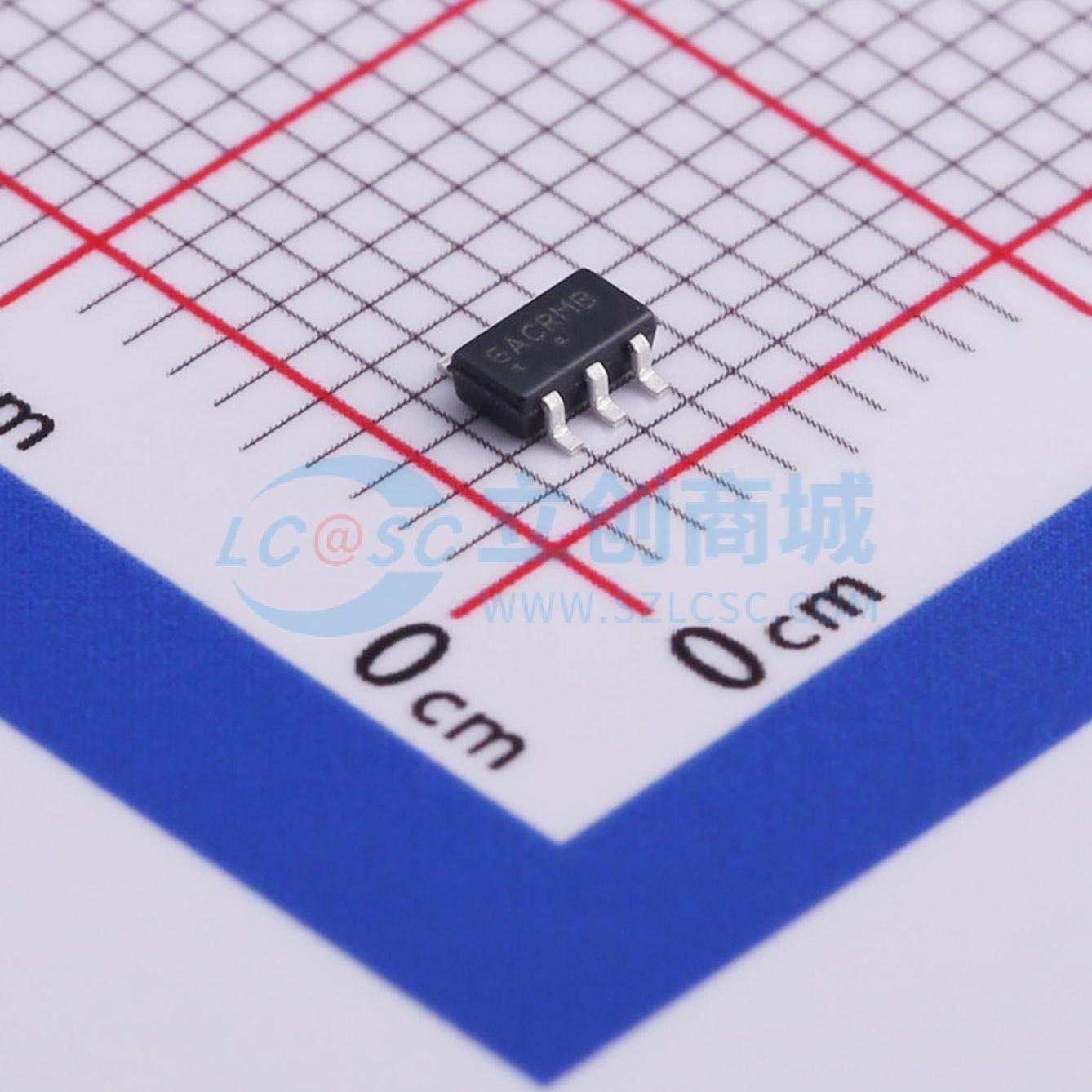

NCP4306DADZZDASNT1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP4306 是一款高性能驱动器，专门为控制开关模式电源中的同步整流 MOSFET 而设计。由于其高性能驱动器和多功能性，可用于多种拓扑结构，如 DCM 或 CCM 反激、准谐振反激、正向和半桥谐振 LLC。外部可调或固定可调最短开关时间间隔时段的组合有助于抵御 PCB 布局和其他寄生元件产生的振铃。SR 系统的可靠低噪音运行由于自同步功能而得以保证。NCP4306 还利用 MOSFET 的驱动器开尔文连接，实现了满负载下的高能效运行，利用轻负载检测结构实现了轻负载下的高能效。该驱动器精确的关断阈值、极低的关断延迟时间和高接受电流功能可实现最长的同步整流 MOSFET 导通时间以及最高的 SMPS 能效。这种高准确性驱动器和 5V 门极箝位实现了 GaN MOSFET 的使用。
品牌名称: onsemi(安森美)
商品型号: NCP4306DADZZDASNT1G
商品编号: C504885
商品封装: TSOP-6-1.5mm
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

NCP4306是一款高性能驱动器，专为控制开关模式电源中的同步整流MOSFET而设计。凭借其高性能驱动器和多功能性，它可用于各种拓扑结构，如DCM或CCM反激、准谐振反激、正激和半桥谐振LLC。外部或固定可调的最小关断时间和导通消隐期相结合，有助于抑制PCB布局和其他寄生元件引起的振铃。自同步功能确保了SR系统可靠且无噪声运行。NCP4306还采用驱动器与MOSFET的开尔文连接，以在满载时实现高效运行，并采用轻载检测架构，以在轻载时实现高效率。驱动器精确的关断阈值、极短的关断延迟时间和高灌电流能力，可使同步整流MOSFET的导通时间达到最长，从而实现开关模式电源的最高效率。高精度驱动器和5V栅极钳位功能支持使用GaN MOSFET。

商品特性

用于反激或LLC应用的CCM、DCM和QR模式下同步整流器的独立控制
精确的真正次级零电流检测
从电流检测输入到驱动器的典型关断延迟为15 ns
坚固的电流检测引脚（最高200 V）
超快关断触发接口/禁用输入（10.5 ns）
可调或固定的最小导通时间
带振铃检测的可调或固定最小关断时间
增强的稳健自同步能力
7 A / 2 A峰值灌/拉电流驱动能力
最高VCC = 35 V的工作电压范围
自动轻载禁用模式
GaN晶体管驱动能力
低启动和禁用电流消耗
最高1 MHz的最大工作频率
TSOP6、SOIC8、DFN8 4x4和DFN8 2x2.2封装
这是一款无铅器件

应用领域

笔记本电脑适配器
高功率密度AC / DC电源（手机充电器）
液晶电视
所有有高效率要求的开关模式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式；LLC；正激式
	工作电压	4V~35V
	开关频率	1MHz
	模式支持	QR；DCM；CCM

	属性	参数值
	拉电流(IOH)	2A
	灌电流(IOL)	7A
	关断延时	13ns
	工作温度	-40℃~+125℃
