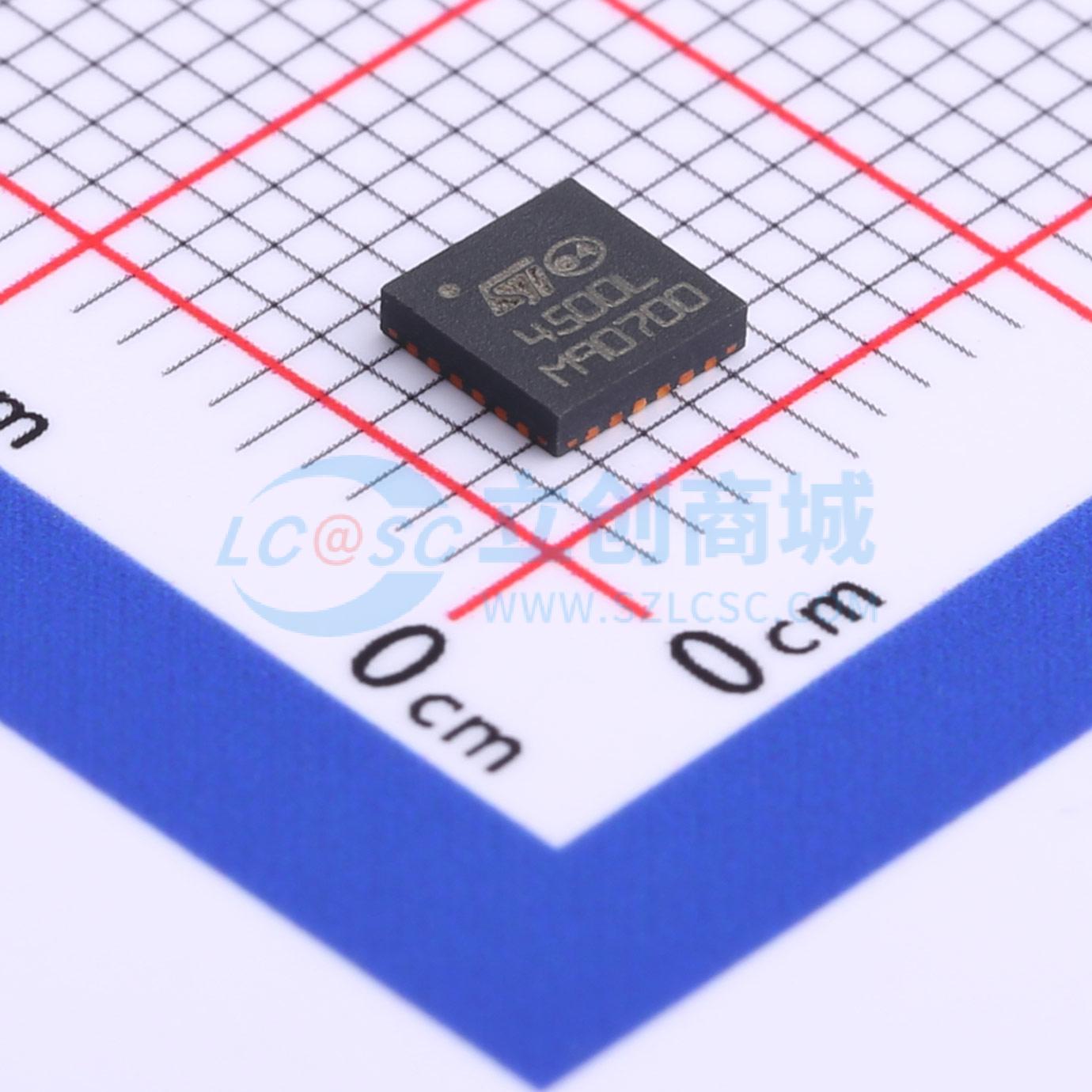

温馨提醒：图片仅供参考，商品以实物为准

STUSB4500LQTR

独立USB Type-C接收端口控制器

描述: 独立USB Type-C接收端口控制器，支持死电池模式，集成VBus开关门驱动器。
品牌名称: ST(意法半导体)
商品型号: STUSB4500LQTR
商品编号: C506650
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.082克(g)
立创商城设计参考: C2905530_基于STUSB4500的Type-C控制器方案验证板

商品参数

商品概述

STUSB4500L是一款适用于受电设备的USB Type-C控制器。该器件支持死电池模式，适用于从死电池状态供电的受电设备。它无需任何外部软件支持即可运行，可实现应用快速上电并立即启动充电过程。在进行Type-C连接时，STUSB4500L会检测CC引脚的源端终端情况，并监测VBUS电压，以保护应用免受源端错误操作的影响。当VBUS处于合适范围时，STUSB4500L会闭合输入开关为应用供电。源端所提供的可用电流信息会被报告给应用，以便调整受电电流。软件可通过I²C接口选择性地监测端口状态。凭借其20V技术，该器件实现了高压特性，可保护CC引脚免受与VBUS短路的影响。

商品特性

自动运行的Type-C受电控制器
支持死电池模式
集成VBUS开关栅极驱动器（PMOS）
集成VBUS电压监测功能
CC引脚具备VBUS短路保护功能
VBUS引脚具备高电压承受能力
由VBUS供电：本地电池或应用VDD零功耗，VDD范围为[4.1; 22]
温度范围：-40℃至105℃
静电放电（ESD）：3kV人体模型（HBM） - 1.5kV充电器件模型（CDM）
认证：USB Type-C rev 1.4受电设备（TID #1455）

应用领域

打印机、摄像机、相机
物联网、无人机、配件及电池供电设备
计算机配件（键盘、鼠标）
玩具、游戏设备、销售点终端、扫描仪、LED照明
医疗设备、电子烟、手持设备
USB配件
替代5V直流桶形接口、USB STD-B和微型B接口
任何5V Type-C受电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	控制器
	USB协议版本	USB 3.0；USB 2.0

	属性	参数值
	工作电压	3V~22V
	工作温度	-40℃~+105℃@(Ta)
	工作电流	160uA
