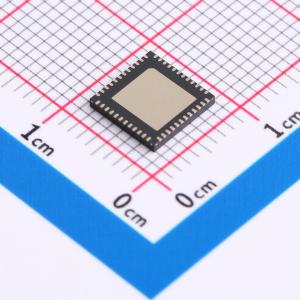

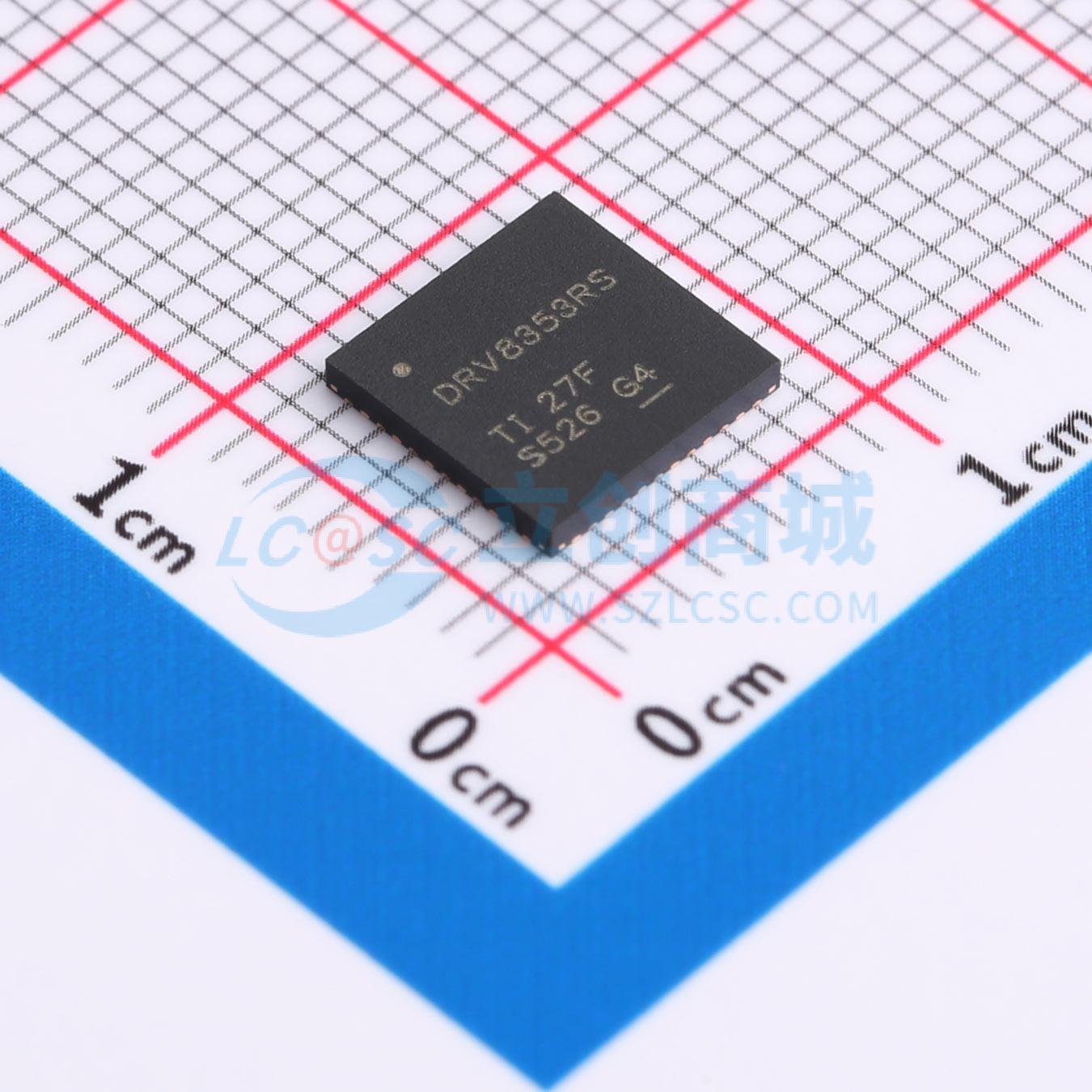

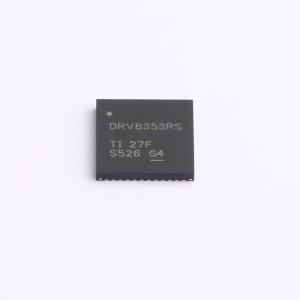

温馨提醒：图片仅供参考，商品以实物为准

DRV8353RSRGZR

25mA 无刷直流BLDC电机驱动芯片 95V

描述: DRV8353R 具有降压稳压器和电流分流放大器的 102V（最大值）三相智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8353RSRGZR
商品编号: C506246
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

DRV835x 系列器件均为高度集成的栅极驱动器，适用于三相无刷直流(BLDC) 电机应用标准。这些应用包括BLDC 电机的场定向控制(FOC)、正弦电流控制和梯形电流控制。该器件型号提供了可选的集成式分流放大器以支持不同的电机控制方案，还提供了降压稳压器，以为栅极驱动器或外部控制器供电。 DRV835x 通过采用智能栅极驱动(SGD) 架构减少了MOSFET 压摆率控制和保护电路通常所需要的外部组件数量。SGD 架构还可优化死区时间以防止击穿问题，在通过MOSFET 压摆率控制技术降低电磁干扰(EMI) 方面带来了灵活性，并可通过VGS 监控器防止栅极短路问题。强大的栅极下拉电路有助于防止不必要的dV/dt 寄生栅极开启事件。该系列器件支持各种PWM 控制模式（6x、3x、1x 和独立模式），可简化与外部控制器的连接。这些模式可减少电机驱动器PWM 控制信号所需的控制器输出数量。该系列器件还包括1x PWM 模式，因此可通过内部阻塞换向表轻松对BLDC 电机进行传感器式梯形控制。

商品特性

9V 至100V 三半桥栅极驱动器
可选的集成降压稳压器
可选的三个低侧电流分流放大器
智能栅极驱动架构
可调转换率控制，可实现优异的EMI 性能
VGS 握手和最小死区时间插入，可避免发生击穿
50mA 至1A 峰值拉电流
100mA 至2A 峰值灌电流
通过强下拉能力减小dV/dt
集成栅极驱动器电源
高侧倍增电荷泵可实现100% PWM 占空比控制
低侧线性稳压器
集成LM5008A 降压稳压器
6V 至95V 工作电压范围
2.5V 至75V、350mA 输出能力
集成三个电流分流放大器
可调增益（5、10、20、40 V/V）
双向或单向支持
6x、3x、1x 和独立PWM 模式
支持120° 有传感器运行
提供SPI 或硬件接口
低功耗睡眠模式（VVM = 48V 时为20μA）
集成式保护特性
VM 欠压锁定(UVLO)
栅极驱动电源欠压(GDUV)
MOSFET VDS 过流保护(OCP)
MOSFET 击穿保护
栅极驱动器故障(GDF)
热警告和热关断(OTW/OTSD)
故障状态指示器(nFAULT)

应用领域

三相无刷直流(BLDC) 电机模块
风扇、风机和泵
电动自行车、电动踏板车和电动汽车
电动和园艺工具、割草机
无人机、机器人和遥控玩具
工厂自动化和纺织机

交货周期

订货83-85个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	3
	工作电压	6V~95V

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	20uA
