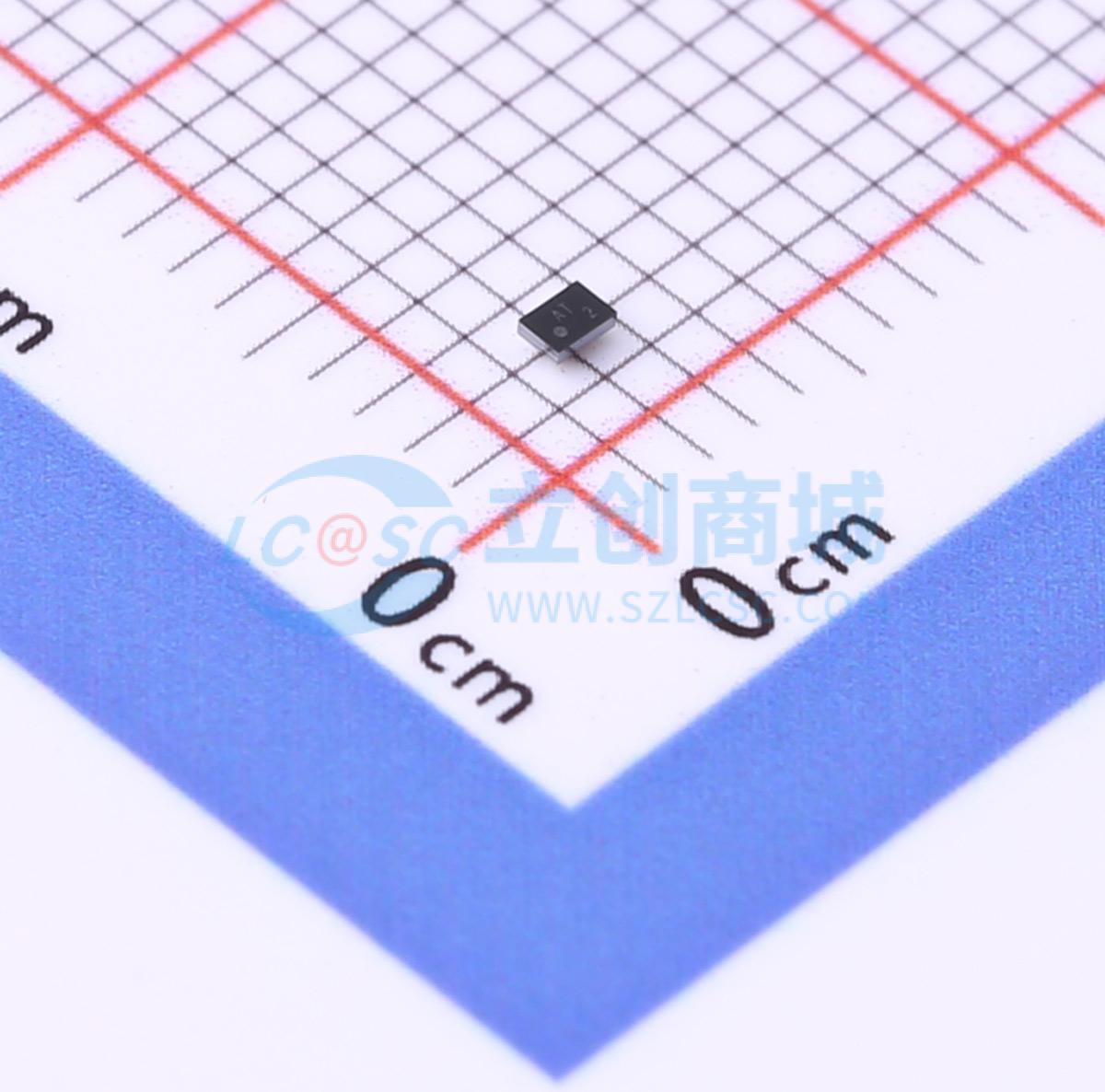

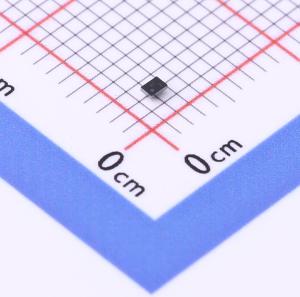

温馨提醒：图片仅供参考，商品以实物为准

LMG1020YFFR

适用于1ns脉宽应用的低侧GaN和MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMG1020 具有 5V UVLO、可提供纳秒级输入脉冲的 7A/5A 单通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LMG1020YFFR
商品编号: C506817
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

	属性	参数值
	下降时间(tf)	350ps
	传播延迟 tpLH	2.5ns
	传播延迟 tpHL	2.6ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.7V~2.6V
	输入低电平(VIL)	1.1V~1.8V

商品概述

LMG1020 器件是一款单通道低侧驱动器，专为在高速应用（包括 LiDAR、飞行时间、面部识别和任何涉及低侧驱动器的功率转换器）中驱动 GaN FET 和逻辑电平 MOSFET 而设计。LMG1020 设计简约，可实现 2.5 纳秒的极快传播延迟和 1 纳秒的最小脉冲宽度。通过分别在栅极与 OUTH 和 OUTL 之间连接外部电阻器，可针对上拉和下拉沿来独立调节驱动强度。该驱动器提供过载或故障情况下的欠压锁定(UVLO)和过热保护(OTP)。LMG1020 的 0.8mm×1.2mm WCSP 封装可最大限度地降低栅极回路电感并最大限度地提高高频功率密度要求。

商品特性

用于 GaN 和硅质 FET 的低侧、超快栅极驱动器
1ns 最小输入脉冲宽度
工作频率高达 60MHz
传播延迟：典型值 2.5ns，最大值 4.5ns
典型上升和下降时间 400ps
7A 峰值拉电流和 5A 峰值灌电流
5V 电源电压
UVLO 和过热保护
0.8mm×1.2mm WCSP 封装

应用领域

激光雷达
飞行时间激光驱动器
面部识别
E 类无线充电器
VHF 谐振电源转换器
基于 GaN 的同步整流器
扩增实境

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	5A
	拉电流(IOH)	7A
	工作电压	4.75V~5.4V
	上升时间(tr)	375ps
