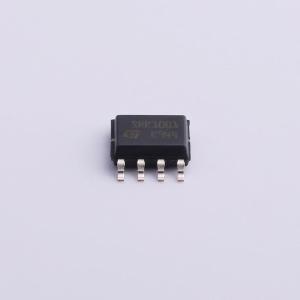

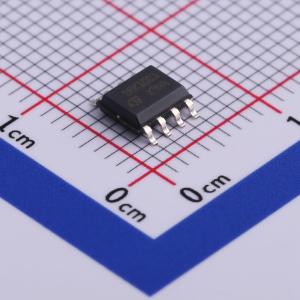

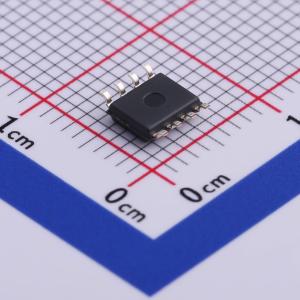

SRK1001TR

SRK1001控制器专为反激式转换器中的次级侧同步整流（SR）而设计，适用于准谐振（QR）和连续导通模式（CCM）/不连续导通模式（DCM）混合固定频率电路。 它提供大电流栅极驱动输出，能够驱动N沟道功率MOSFET。 该集成电路（IC）的控制方案是，一旦电流开始流过同步整流（SR）MOSFET的体二极管，SR MOSFET就会导通，然后当电流接近零时关断。 快速导通且延迟最小，以及创新的自适应关断逻辑，可最大限度地延长SR MOSFET的导通时间，并消除电路中寄生电感的影响。 当器件检测到初级控制器进入间歇模式运行，或者用户将DIS引脚拉高，或者SR MOSFET导通时间低于预设的最小导通时间（TON）时，器件将进入低功耗模式。这提高了轻载时转换器的效率，因为在轻载情况下同步整流不再有益。 当转换器重新开始开关操作，或者DIS引脚再次变为低电平，并且IC检测到整流器中的电流导通时间比预设的最小TON值增加了20%时，IC将退出低功耗模式并恢复开关操作。

• 专为反激式转换器优化的次级侧同步整流控制器
• 适用于QR和CCM/DCM混合固定频率操作
• 宽VCC工作电压范围3.7至32 V
• 支持输出低至2V的恒流（CC）调节操作
• 低功耗模式下静态电流极低，小于170 μA
• 用于SR MOSFET漏源电压的高压感应输入（185 V AMR）
• 最高工作频率达300 kHz
• 用于N沟道MOSFET的大电流栅极驱动输出
• 快速导通且延迟时间极短，具备自适应关断逻辑
• 可编程的最小导通时间（TON）和关断时间（TOFF）
• 通过DIS引脚、初级侧间歇模式检测或检测SR MOSFET导通时间低于预设最小TON进入低功耗模式
• SO8封装

• 交流-直流（AC-DC）适配器
• 电池充电器/快速充电器
• USB电源传输（配置文件4）
• 工业开关电源（SMPS）
