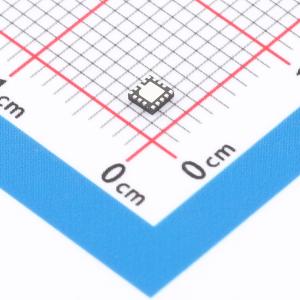

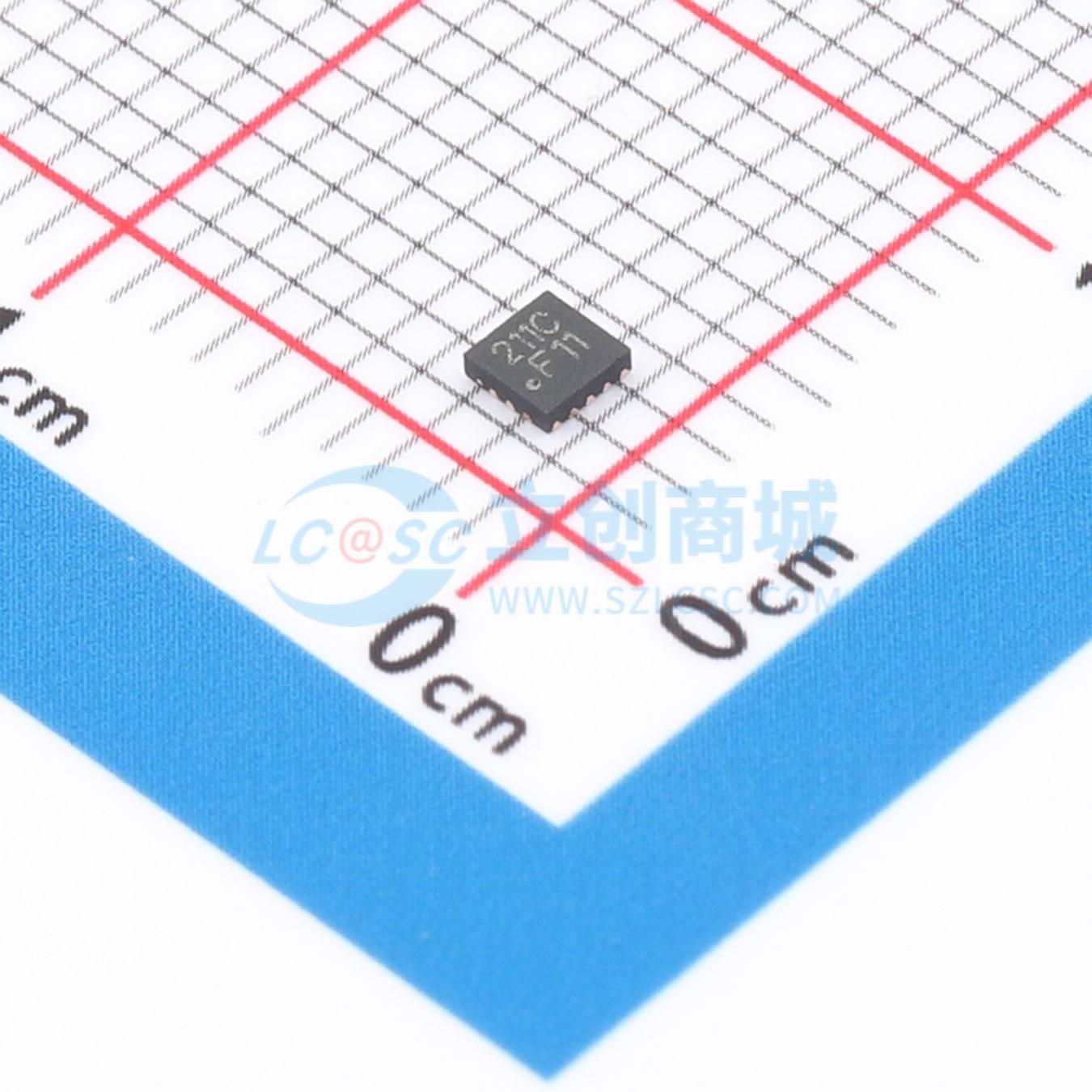

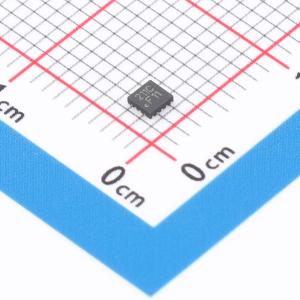

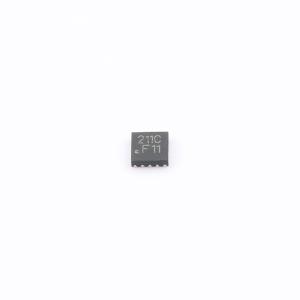

CH211C
Type-C/PD高压接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH211是内置高压开关和升压模块的Type-C/PD高压接口芯片，内置4通道高压开关，支持外部N型MOSFET功率管控制，提供2线控制接口及中断，可用于MCU管理Type-C接口电源和USB PD信号高压扩展等。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH211C
- 商品编号
- C49438114
- 商品封装
- QFN-16C(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 | |
| 协议 | PD | |
| 通道数 | 2C | |
| 输出功率 | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~28V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 热保护；过压保护 |
商品概述
CH211是一款集成了高压开关和升压模块的Type-C/PD高压接口芯片。芯片内部集成4通道高压开关，用于将微控制器的PD信号连接至高压Type-C接口；内置升压电路，支持外部N沟道MOSFET功率管的栅极控制；包含两路LDO稳压器，支持双路高压电源输入；内部集成VBUS上电与掉电监测、过压监测、过温监测等模块；支持单引脚按键检测与唤醒功能；提供2线控制接口及中断功能；适用于微控制器管理Type-C接口电源和USB PD信号高压扩展等场景。
商品特性
- 集成两对PD信号高压开关，兼具Type-C接口CC高压信号二选一功能。
- 内置升压模块HVCP，支持外部N沟道MOSFET功率管的栅极控制。
- 内置两路高压LDO，支持两路电源输入及自动切换。
- 单引脚支持电源开关按键检测、唤醒及P沟道MOSFET控制，实现一键开关机。
- 兼容I²C的2线串行控制接口，支持5V、3.3V、2.5V控制信号电平。
- 特殊设计的SCL引脚可复用为中断请求输出，以节省微控制器引脚。
- VBUS支持电源放电、上电及掉电监测，支持过压监测OVP。
- 内置芯片过温监测模块OTP。
- 内置低压差稳压器LDO，输出4.9V和3.3V，可为微控制器提供简易供电。
- 支持28V电源电压，Type-C接口信号支持30V耐压。
- Type-C接口信号的ESD支持6KV HBM。
- 提供QFN20、QFN16C2等封装形式。
