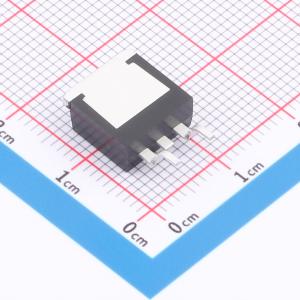

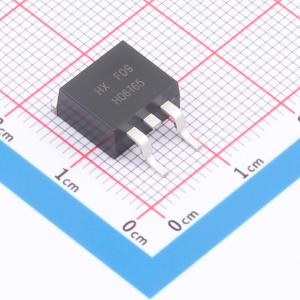

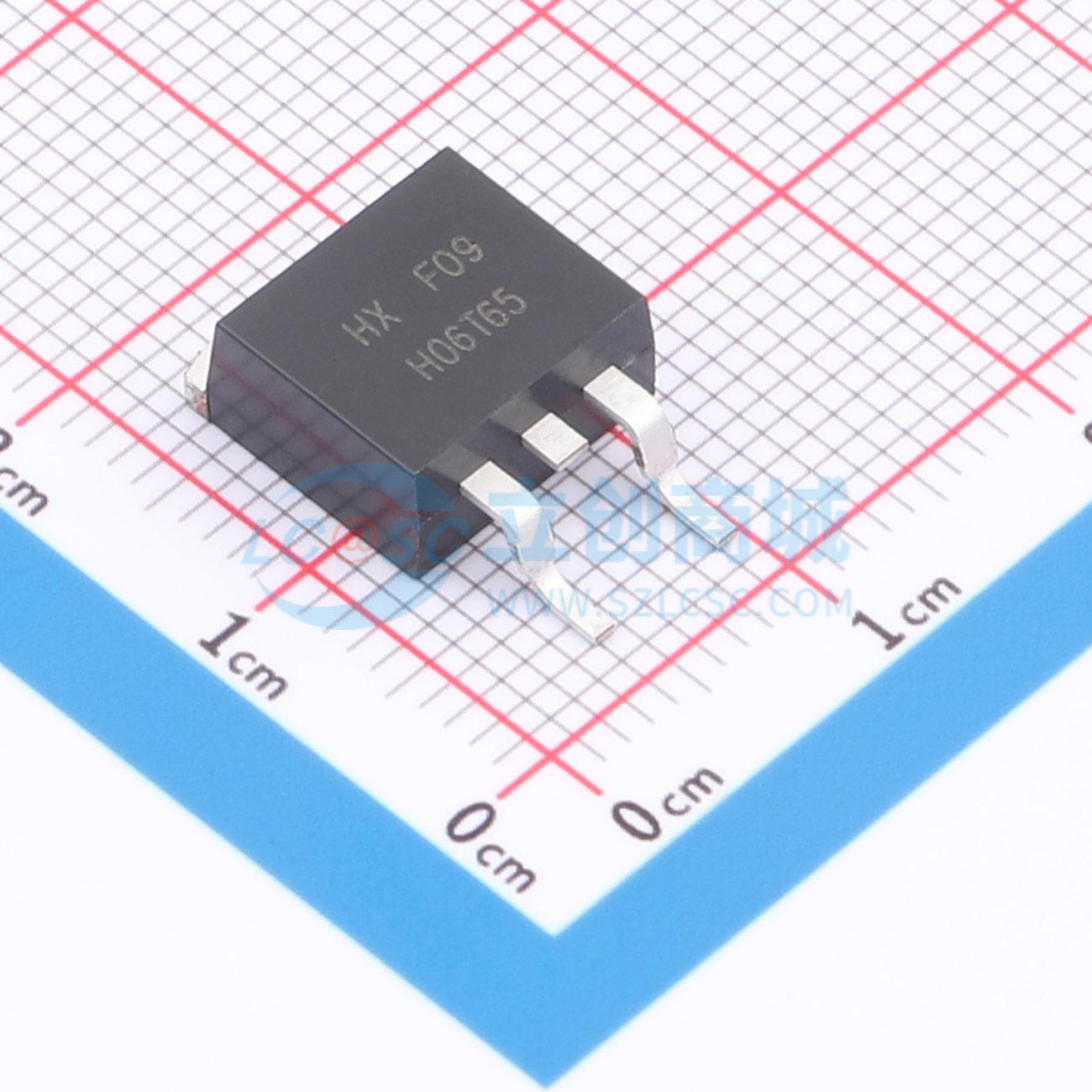

温馨提醒：图片仅供参考，商品以实物为准
H06T65
650V 12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集电极-发射极电压：650V，集电极电流：12A，耗散功率：96.2W，广泛应用于光伏逆变器、储能、UPS、电焊机等。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- H06T65
- 商品编号
- C49435649
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.911041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 96.2W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 12A | |
| 集电极脉冲电流(Icm) | 35A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.98V@6A,15V | |
| 栅极阈值电压(Vge(th)) | 5.3V@1mA | |
| 栅极电荷量(Qg) | 10nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 243pF | |
| 输出电容(Coes) | 36pF | |
| 反向传输电容(Cres) | 22pF | |
| 开启延迟时间(Td(on)) | 6ns | |
| 关断延迟时间(Td(off)) | 39ns | |
| 导通损耗(Eon) | 90uJ | |
| 关断损耗(Eoff) | 130uJ | |
| 反向恢复时间(Trr) | 91ns | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 沟槽外延技术
- 快速开关技术
- 高效的导通 di/dt 可控性
- 低 VCE(SAT) 实现高效率
- 低关断开关损耗和软关断特性
- 优异的 EMI 性能和极高的短路鲁棒性
