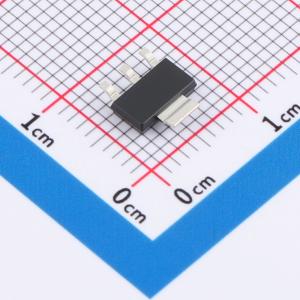

温馨提醒：图片仅供参考，商品以实物为准
HT10N550S
100V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 100 V。ID = 10 A。RDS(on)@VGS = 10 V < 30 mΩ。高功率和电流处理能力。电压控制小信号开关。快速开关速度。应用：电信/服务器。DC/DC初级侧开关
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HT10N550S
- 商品编号
- C49424006
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.213215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 30mΩ@10V,8A | |
| 耗散功率(Pd) | 2.6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 62.2nC@10V | |
| 输入电容(Ciss) | 1.245nF@50V | |
| 反向传输电容(Crss) | 16pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = 100 V
- 漏极电流（ID） = 10 A
- 栅源电压（VGS）为 10 V 时，漏源导通电阻（RDS(on)） < 30 mΩ
- 高功率和高电流处理能力
- 电压控制小信号开关
- 快速开关速度
应用领域
- 电信/服务器直流-直流（DC/DC）原边开关
- 同步整流
