LM78XX 系列三端稳压器有多种固定输出电压可供选择，适用于广泛的应用场景。其中之一是板载本地稳压，消除了单点稳压带来的配电问题。这些可用的电压使这些稳压器可用于逻辑系统、仪器仪表、高保真音响和其他固态电子设备。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

LM78XX 系列采用铝制 TO - 3 封装，若提供足够的散热措施，可允许超过 1.0A 的负载电流。该系列包含限流功能，可将峰值输出电流限制在安全值。为输出晶体管提供了安全区保护，以限制内部功耗。如果内部功耗对于所提供的散热措施来说过高，热关断电路将启动，防止 IC 过热。

为了使 LM78XX 系列稳压器易于使用并减少外部元件的数量，进行了大量的工作。虽然旁路输出可以改善瞬态响应，但并非必需。只有当稳压器远离电源滤波器电容时，才需要对输入进行旁路。

对于 5V、12V 和 15V 以外的输出电压，LM117 系列可提供 1.2V 至 57V 的输出电压范围。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	62dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	8mA
	噪声	40uV
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+70℃@(Ta)
	输出极性	正极
	输出通道数	1

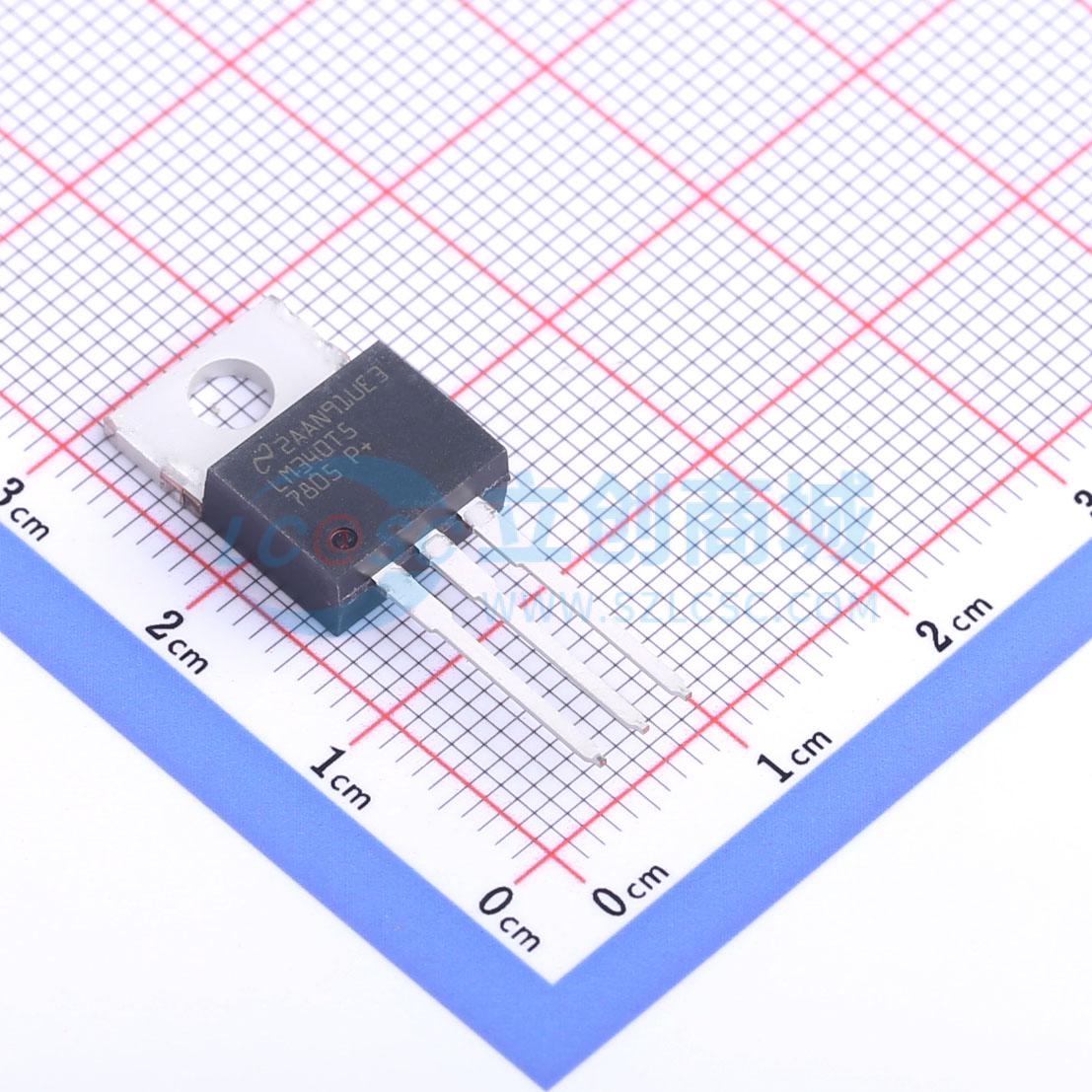

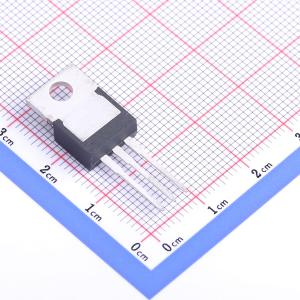

LM7805CT/NOPB
