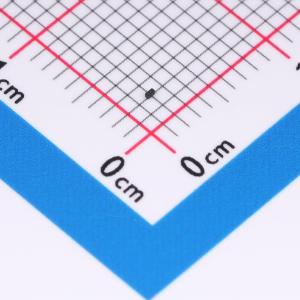

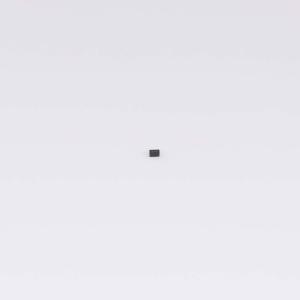

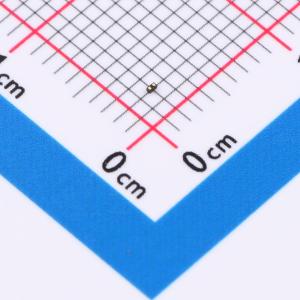

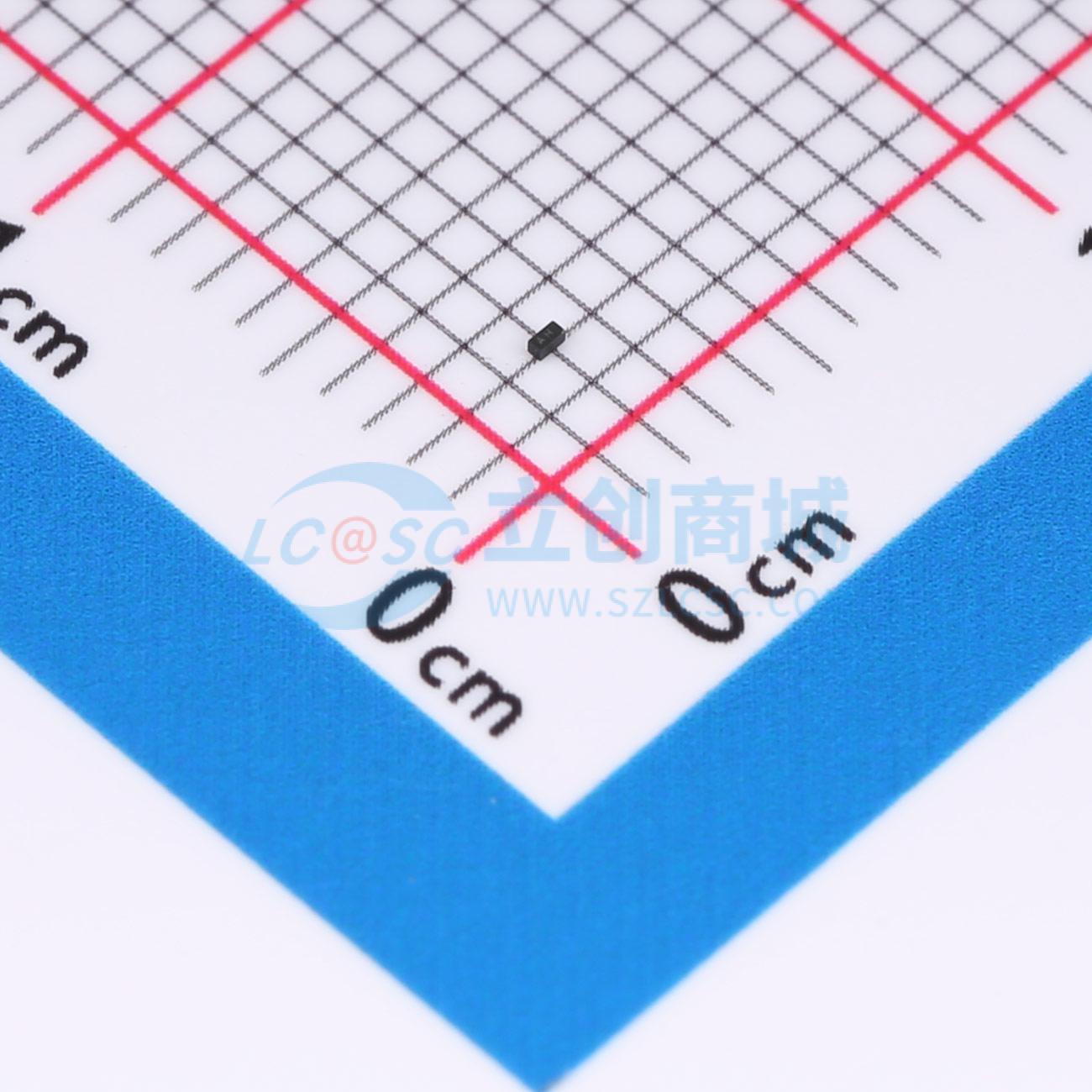

RClamp04051ZA(ES)
3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，20A、30kV、0.43pF；USB3.X/USB4.0/HDMI等高速通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，20A、30kV、0.43pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RClamp04051ZA(ES)
- 商品编号
- C49383404
- 商品封装
- CSP0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.43pF |
商品概述
RCLAMP04051ZA(ES) 是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击的影响。使用 IEC61000 - 4 - 2 接触放电方法时，所有引脚均能承受 30kV 的 ESD 脉冲。
商品特性
- IEC 61000 - 4 - 2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 160W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：3.3V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 超低结电容：典型值 0.43pF
应用领域
- 控制与监测系统
- USB 端口
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
