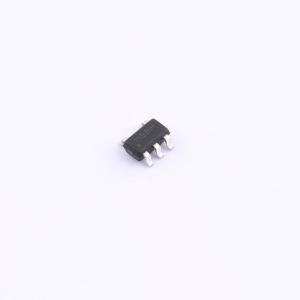

温馨提醒：图片仅供参考，商品以实物为准
AZ1015-02S(ES)
5.0V 低容双路单向ESD静电防护器件，20kV，CJ：0.65pF；机顶盒、通信系统等通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 低容双路单向ESD静电防护器件，20kV，CJ：0.65pF；机顶盒、通信系统等通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ1015-02S(ES)
- 商品编号
- C49383413
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.04044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.65pF |
商品概述
AZ1015 - 02S(ES)旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±20kV接触放电
- ±20kV空气放电
- 39W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护2条单向线路
- 结电容：典型值0.65pF
应用领域
-计算机-通信系统-有线和无线电话机-打印机-手机及配件-机顶盒
