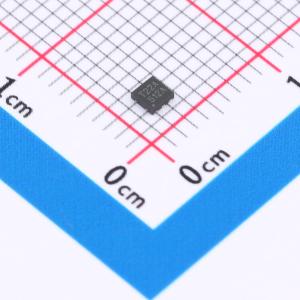

TVS2200DRVR(ES)

湖南静芯推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 湖南静芯推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
品牌名称: ElecSuper(静芯)
商品型号: TVS2200DRVR(ES)
商品编号: C49383415
商品封装: DFN2020-6L
包装方式: 编带
商品毛重: 0.0323克(g)

商品参数

商品概述

瞬态分流抑制器(TDS, Transient Diverting Suppressors)用于防护系统中的EOS与ESD事件。采用集成电路技术提供了一种稳健的浪涌解决方案，不再基于传统TVS二极管中PN结进行击穿和电流泄放，而是通过内置的浪涌额定场效应晶体管将浪涌电流转移至地，其相比于TVS管中的PN结具备更低的导通电阻。因此，TDS器件提供精确、平缓且与温度无关的钳位电压，从而最大限度地减少受保护系统的残压。 TVS2200DRVR(ES)非常适用于保护工作电压高达22V的电源总线，其额定瞬态峰值脉冲电流可达70A (tp = 8 / 20μs)。TDS采用小型DFN2020 - 6L封装，与行业标准的SMA/SMB封装小90%，其电容更低，且漏电流比传统基于TVS的解决方案低50%。

商品特性

IEC 61000 - 4 - 2 4级ESD防护
±30kV接触放电
±30kV空气放电
高峰值脉冲电流能力：70A (tp = 8 / 20 μs) IEC 61000 - 4 - 5
高EFT耐受电压：±4kV (100kHz和5kHz, 5/50ns) IEC 61000 - 4 - 4
高峰值脉冲电流能力：6A IEC 61643 - 321 (10/1000μs)
额定峰值脉冲电流范围内和温度范围内近乎恒定的钳位电压
工作电压：22V
低漏电：22V时典型值0.5nA
低电容：22V时典型值115 pF

应用领域

USB PD
USB Type - C Vbus
IoT设备
PLC I/O模块
笔记本电脑和平板电脑
负载开关输入保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	22V
	钳位电压	27.6V
	峰值脉冲电流(Ipp)	70A@8/20us
	峰值脉冲功率(Ppp)	2kW@8/20us

	属性	参数值
	击穿电压	25.8V
	反向电流(Ir)	500pA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	Cj-结电容	115pF
