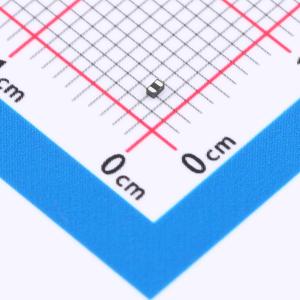

温馨提醒：图片仅供参考，商品以实物为准

ESD73011N-2/TR(ES)

1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: ESD73011N-2/TR(ES)
商品编号: C49383414
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.0102克(g)

商品参数

商品概述

ESD73011N-2/TR(ES)是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。根据IEC61000-4-2标准，ESD73011N-2/TR(ES)可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000-4-5标准，可承受高达14A（8/20μs）的峰值脉冲电流。

商品特性

IEC 61000-4-2 4级ESD保护
±30kV接触放电
±30kV空气放电
110W峰值脉冲功率（8/20μs）
低钳位电压
工作电压：3.3V
低泄漏电流
符合RoHS标准
保护一条双向线路
低结电容：典型值0.37pF

应用领域

高速接口
USB 2.0和USB 3.2
手机及配件
便携式电子设备和笔记本电脑
电视和显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	6.6V
	峰值脉冲电流(Ipp)	14A@8/20us
	峰值脉冲功率(Ppp)	110W@8/20us
	击穿电压	7.8V

	属性	参数值
	反向电流(Ir)	100nA
	工作温度	-50℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.37pF
