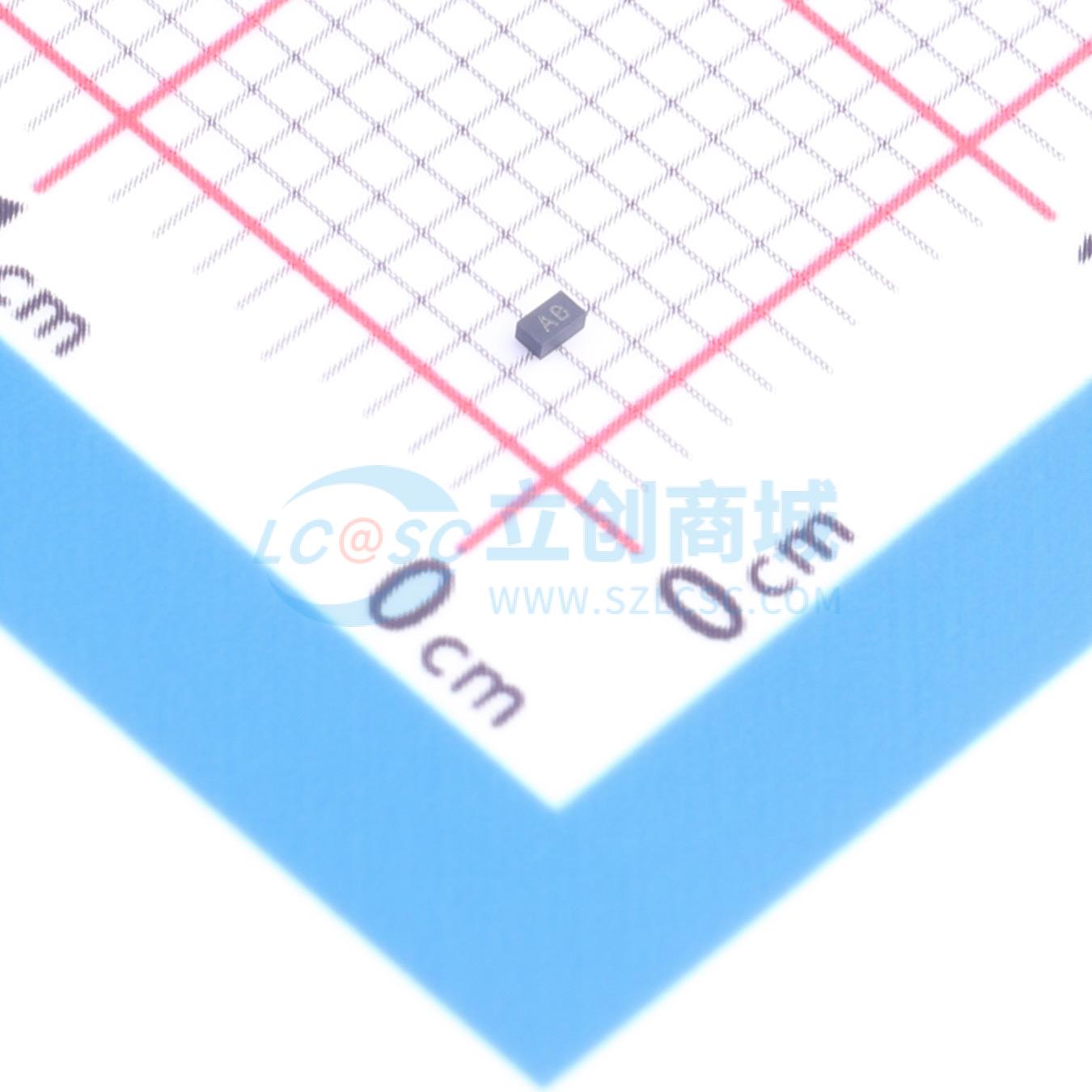

温馨提醒：图片仅供参考，商品以实物为准
D2V5H1BS2LP4-7B(ES)
3.6V超强通流超低钳位单路双向超平缓钳位型ESD防护器件，90A、30kV、100pF；USB电压总线等通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 3.6V超强通流超低钳位单路双向超平缓钳位型ESD防护器件，90A、30kV、100pF；USB电压总线等通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- D2V5H1BS2LP4-7B(ES)
- 商品编号
- C49383410
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010912克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.6V | |
| 钳位电压 | 7.2V | |
| 峰值脉冲电流(Ipp) | 90A@8/20us | |
| 峰值脉冲功率(Ppp) | 720W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.7V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 100pF |
商品概述
D2V5H1BS2LP4-7B(ES)旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 720W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.6V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 结电容：典型值100pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑及手持设备
- 数码相机
- 音频线路
- USB电压总线
