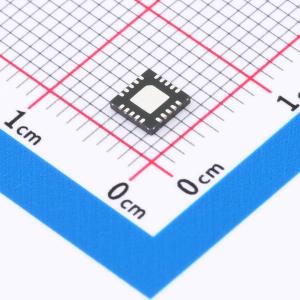

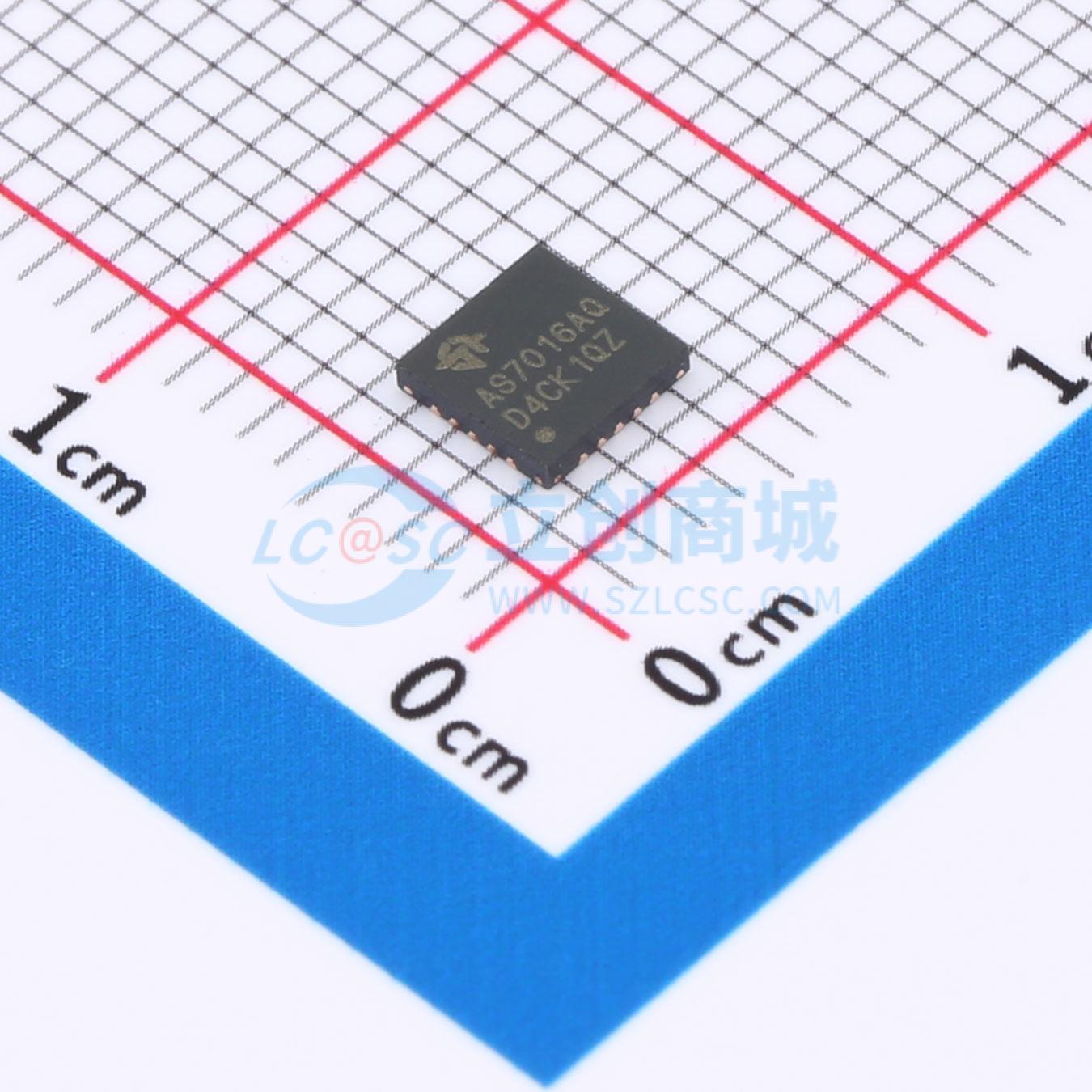

AS7016AQ
PoE PD接口电源控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 兼容IEEE802.3 af/at标准隔离性24W POE
- 品牌名称
- 无锡众享
- 商品型号
- AS7016AQ
- 商品编号
- C49352995
- 商品封装
- QFN4x4-20
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 热保护；PD检测与断开识别；本地电源协同；过流保护；欠压保护；双事件分级检测；过压保护 |
商品概述
AS7016AQ是一款用于以太网供电系统的DC/DC控制器。它采用原边控制方式，适用于反激拓扑，提供精确的恒压控制环路，具有较高的系统效率和良好的电磁干扰特性。该集成电路包含实现IEEE 802.3at type2类受电设备所需的全部功能。其内部开关电阻低至0.45欧姆，支持持续高达0.85A的工作电流。该控制器具备辅助电源检测输入，可优先连接外部电源适配器。它集成了100伏耐压的导通MOSFET、75mA浪涌电流限制、2类指示、自动重试故障保护以及开漏电源正常状态输出。为获得更高效率和更好性能，它采用自适应脉宽调制/脉冲频率调制控制驱动反激变换器。其集成的保护功能包括：VCC欠压保护、VCC过压保护、逐周期限流保护、短路保护和VCC箝位等。
商品特性
- 带有状态标志的IEEE 802.3at Type-2类硬件分类
- 适配器优先级输入
- 内置100V，0.45欧姆导通控制MOSFET
- 直流/直流转换器启用
- 工作电流高达850mA
- 使用原边反馈控制VOUT
- 外部可设定恒流值与输出功率
- 内置原边反馈恒流控制
- 内建自适应峰值电流控制
- 上电软启动
- 逐周期限流保护
- 集成完善的保护功能
- 封装类型QFN-4×4_20L
应用领域
- IEEE 802.3af/at兼容设备
- 视频和网络语音电话
- 多频带访问点
- 监控摄像头
- 微基站
