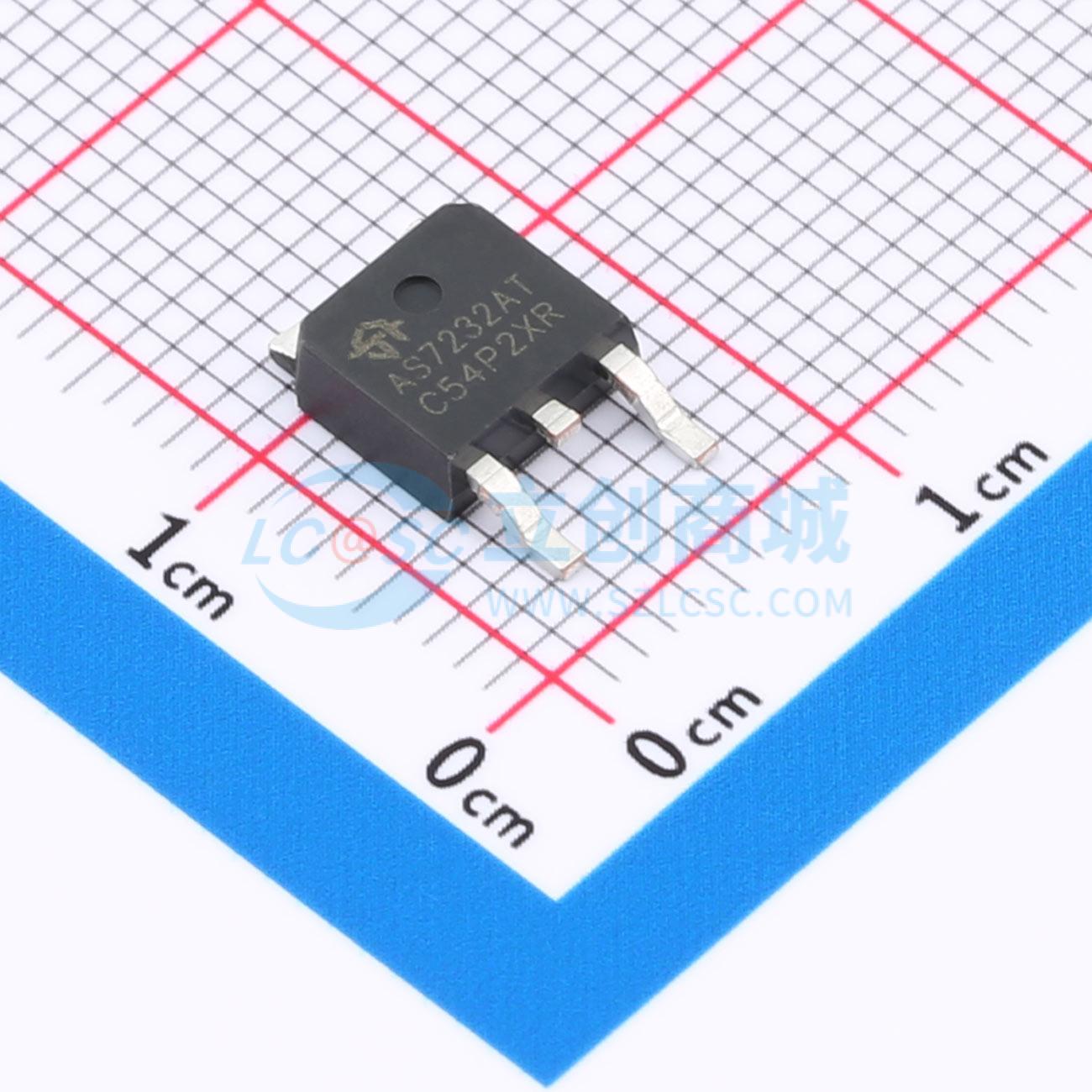

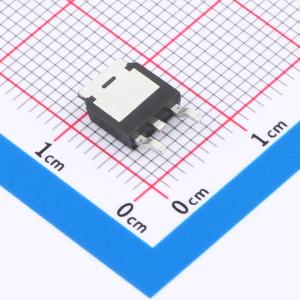

AS7232AT
100V10mR同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置100V10.5mR MOSFET, 5-12V/4A应用
- 品牌名称
- 无锡众享
- 商品型号
- AS7232AT
- 商品编号
- C49352996
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.3805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 7V | |
| MOS耐压 | 100V | |
| 开关频率 | 150kHz | |
| 模式支持 | CCM；QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 10mΩ | |
| 静态电流(Iq) | 325uA | |
| 导通时间 | 700ns | |
| 关断延时 | 12ns | |
| 工作温度 | -20℃~+125℃ | |
| 功能特性 | 多模式兼容控制；轻载高效模式 |
商品概述
该器件是一款高性能的同步整流芯片，用于替代反激式开关电源次级侧的整流二极管，以降低整流损耗并提升系统效率。它能够在连续导通模式、断续导通模式、准谐振模式等多种工作模式下稳定运行。该芯片高度集成，基本无需额外外围元件即可实现同步整流功能，从而简化了印刷电路板设计并降低了物料清单成本。它集成了交流供电，支持3V~20V的宽输出电压范围，适用于快速充电应用。该芯片既支持低边整流配置，也支持高边整流配置，以满足不同的设计需求。
商品特性
- 支持连续导通模式、断续导通模式和准谐振模式的反激式变换器
- 内置耐压100V、导通电阻10mΩ的功率金属氧化物半导体场效应晶体管
- 轻载及空载时进入绿色工作模式以降低功耗
- 支持高边和低边整流应用配置
- 支持3V~20V的宽范围输出电压应用
- 具备12ns的超快关断速度
- 采用TO-252封装
应用领域
- 旅行充电器和适配器
- 反激式变换器
