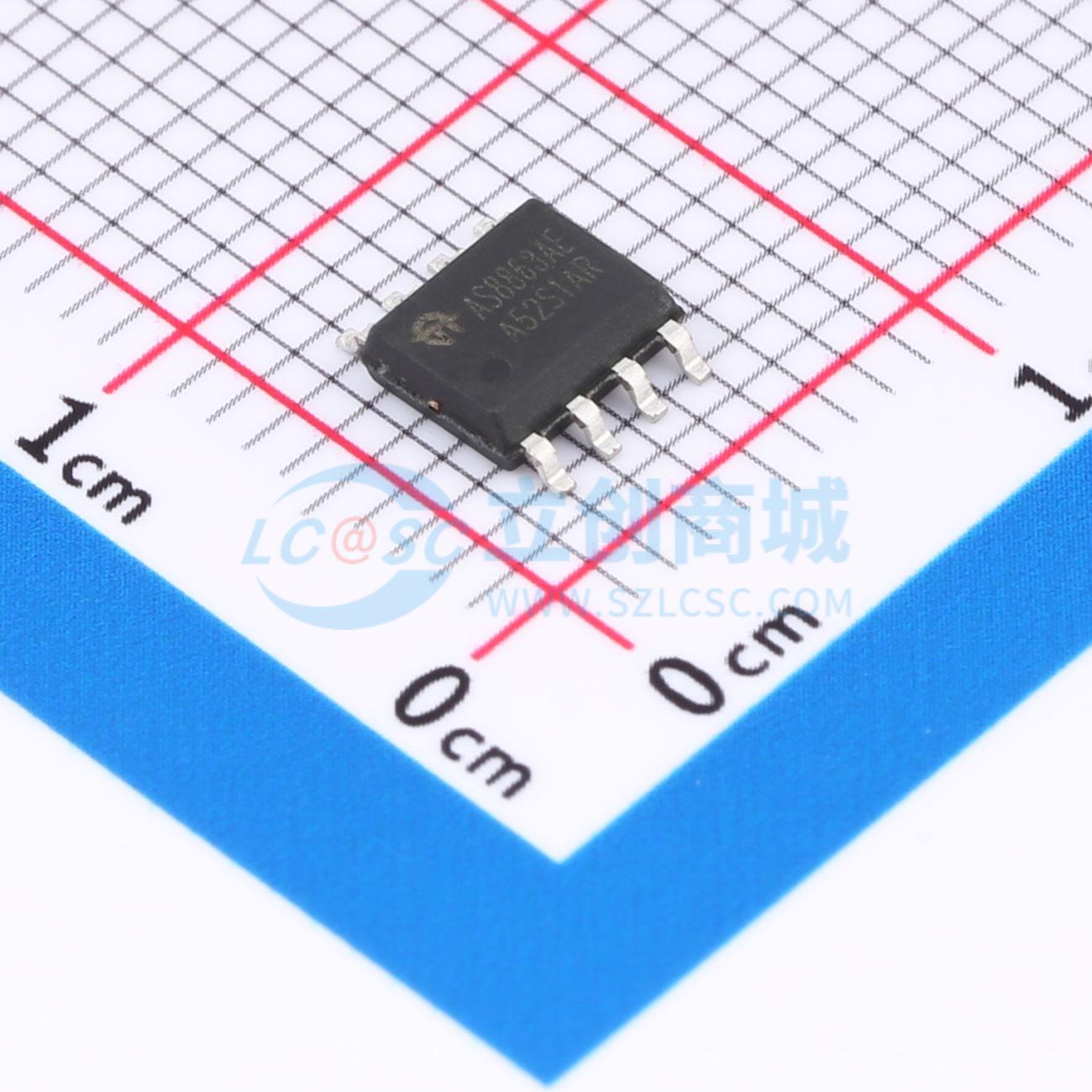

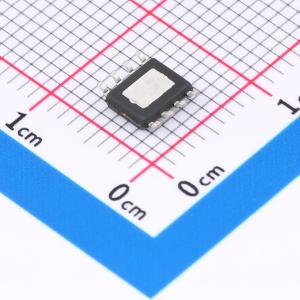

温馨提醒：图片仅供参考，商品以实物为准
AS8863AE
集成D-GaNHEMT离线式电流模式控制功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PD 全压25W应用
- 品牌名称
- 无锡众享
- 商品型号
- AS8863AE
- 商品编号
- C49353000
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 0.1165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | - | |
| 输入控制逻辑 | - | |
| 工作电压 | 9V~50V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.72A | |
| 导通电阻 | 800mΩ | |
| 功能特性 | 过流保护；欠压锁定；过压保护；软启动；过温保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
该高性能功率开关针对离线式反激电源设计，内置 D-GaN HEMT，适用于功率在 25W 以内的方案。芯片在系统输出空载时工作在跳频模式，在轻载到中等负载阶段工作在 PFM 模式，在输出重载时工作在最大恒定工作频率。其启动电流和工作电流设定得较小，以降低待机功耗。芯片内置斜坡补偿电路，可避免次谐波振荡，提升系统稳定性。内置前沿消隐时间，可消除缓冲网络中二极管反向恢复电流的影响。带有抖频功能，能有效改善系统的 EMI 性能。最低工作频率设置在音频以上，可避免系统产生可闻噪声。芯片内置多种保护功能，包括逐周期限流保护、过压保护、VDD 过压箝位、欠压保护和过温保护等。通过内部的图腾柱驱动结构，可以更好地改善系统的 EMI 特性和实现开关的软启动控制。
商品特性
- 4ms 软启动
- 满足 75mW 待机要求
- 抖频功能
- 空载跳频功能
- 无噪声工作
- 最高 118kHz 开关频率
- 内置同步斜坡补偿
- 低启动电流，低工作电流
- 内置前沿消隐功能
- 逐周期限流保护
- 过压保护，欠压保护，VDD 电压箝位
- 过温保护
- ESOP-8 封装
应用领域
- 快充充电器
- PDA、数码相机、摄像机电源适配器
- 机顶盒电源
- 开放框架式开关电源
- 个人电脑辅助电源
