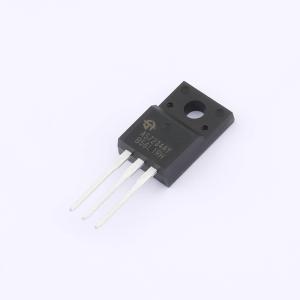

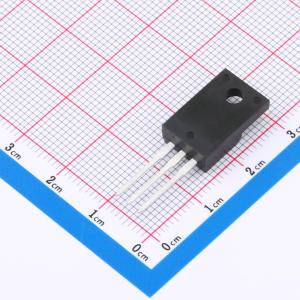

温馨提醒：图片仅供参考，商品以实物为准
AS7234AY
100V7mR同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置100V7mR MOSFET, 5-20V/7A应用
- 品牌名称
- 无锡众享
- 商品型号
- AS7234AY
- 商品编号
- C49352997
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.8015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 7V | |
| MOS耐压 | 100V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 | |
| 模式支持 | CCM；QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 7mΩ | |
| 静态电流(Iq) | 325uA | |
| 导通时间 | 700ns | |
| 关断时间 | 1.2us | |
| 关断延时 | 12ns | |
| 工作温度 | -20℃~+125℃ | |
| 功能特性 | 多模式兼容控制；轻载高效模式 |
商品概述
AS7234AY是一款高性能同步整流芯片，用于替代反激式开关电源次级整流二极管，以降低整流损耗并提升系统能效。该芯片能够在CCM、DCM、QR等多种模式下工作，集成度高，基本无需额外外围元件即可实现同步整流功能，从而简化PCB设计并降低BOM成本。它集成了交流供电，支持3V~20V的宽输出电压范围，适用于快充应用。该芯片既支持负端整流，也支持正端整流，以满足不同的应用需求。
商品特性
- 支持CCM、DCM和QR模式的反激式变换器
- 内置100V 7mR功率MOS
- 轻载及空载时进入绿色工作模式
- 支持正端和负端整流应用
- 支持3~20V的宽范围输出电压应用
- 12nS的超快关断速度
- TO-220封装
应用领域
- 旅充和适配器
- 反激式变换器
