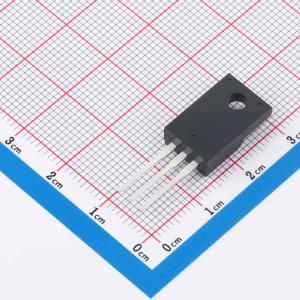

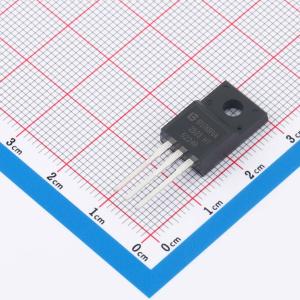

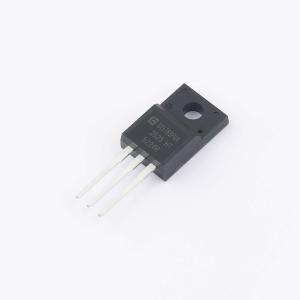

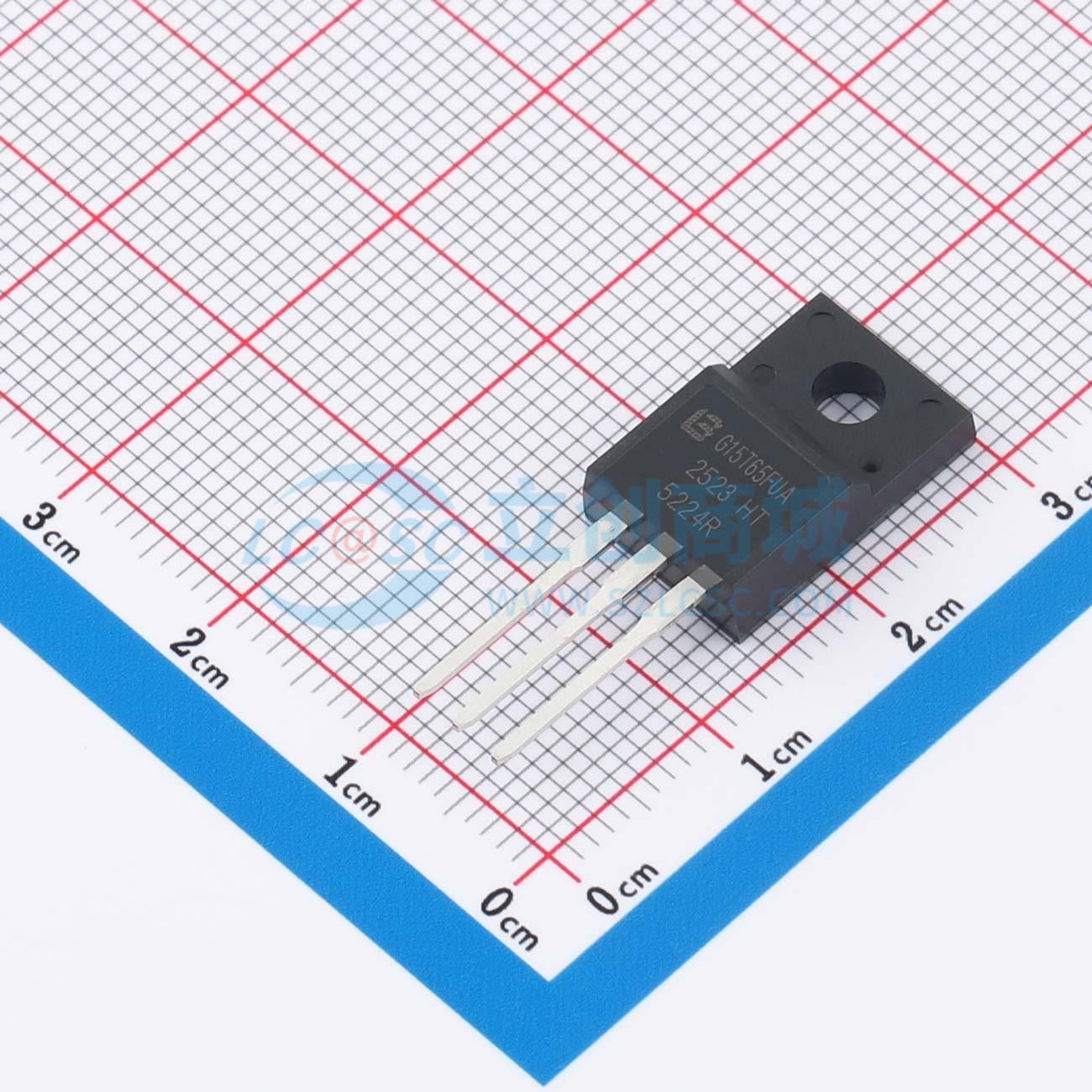

BLG15T65FUA-A
650V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 通过先进的沟槽场截止（T-FS）技术制造，具有低集电极-发射极饱和电压（VCE(sat)）、优化的开关性能和低栅极电荷Qg的特点。适用于无刷直流电机（BLDC）、不间断电源（UPS）和高开关频率应用。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BLG15T65FUA-A
- 商品编号
- C49328362
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 28W | |
| 输出电容(Coes) | 41pF | |
| 正向脉冲电流(Ifm) | 30A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.4V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@15V | |
| 输入电容(Cies) | 905pF | |
| 开启延迟时间(Td(on)) | 10ns | |
| 关断延迟时间(Td(off)) | 234ns | |
| 导通损耗(Eon) | 250uJ | |
| 关断损耗(Eoff) | 200uJ | |
| 反向恢复时间(Trr) | 68ns | |
| 反向传输电容(Cres) | 9pF |
