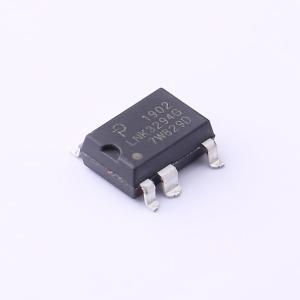

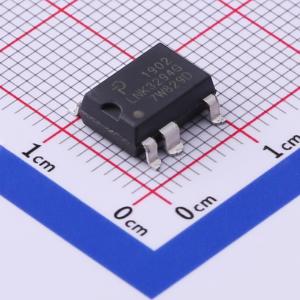

LNK3294G-TL

高效非隔离离线开关IC，集成系统级保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LinkSwitch™-TN2系列非隔离离线式电源IC与传统线性或阻容降压解决方案相比，性能显著提升。采用高度集成的LinkSwitch-TN2 IC的设计更具灵活性，具有更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单芯片IC上集成了一个725 V功率MOSFET、振荡器、用于轻载时实现最高效率的开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和输入过压保护电路。LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计能够满足全球所有无负载和待机规范。可通过旁路引脚电容值选择MOSFET电流限制模式。高电流限制水平可提供最大连续输出电流，而低电流限制水平则允许使用非常低成本的小型表面贴装电感器。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK3294G-TL
商品编号: C504796
商品封装: SMD-7P
包装方式: 编带
商品毛重: 0.549克(g)

商品参数

商品概述

LinkSwitch™-TN2系列非隔离离线式电源IC与传统线性或阻容降压解决方案相比，性能显著提升。采用高度集成的LinkSwitch-TN2 IC的设计更具灵活性，具有更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单芯片IC上集成了一个725 V功率MOSFET、振荡器、用于轻载时实现最高效率的开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和输入过压保护电路。 LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计能够满足全球所有无负载和待机规范。可通过旁路引脚电容值选择MOSFET电流限制模式。高电流限制水平可提供最大连续输出电流，而低电流限制水平则允许使用非常低成本的小型表面贴装电感器。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。

商品特性

支持降压、升降压和反激式拓扑
出色的负载和线性调整率
可选择的器件电流限制
66 kHz工作频率，具有精确的电流限制
允许使用低成本的现成电感器
减小磁性元件和输出电容器的尺寸和成本
频率抖动降低EMI滤波器复杂度
引脚布局简化PCB散热设计
针对短路和开环故障的自动重启功能
输出过压保护（OVP）
线路输入过压保护（OVL）
迟滞过热保护（OTP）
漏极引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
725 V MOSFET额定值，具有出色的浪涌耐受能力
900 V MOSFET额定值系列，适用于工业应用或提供额外安全裕量
待机电源电流 < 100 μA
开/关控制在宽负载范围内提供恒定效率
轻松满足全球所有能效法规
带外部偏置时无负载功耗 < 30 mW

应用领域

家电
计量设备
智能LED驱动器和工业控制
物联网、家庭和建筑自动化

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	开关频率	66kHz

	属性	参数值
	拓扑结构	降压式；降压-升压式；反激式
	开关管(内置/外置)	内置
